Čo presne je rozširujúca sada UNIT Powersense?

Rozširujúca sada UNIT Powersense pre trojfázové systémy (10 mm, 80 A) je pokročilý hardvérový energy consumption monitor, ktorý slúži na detailné zaznamenávanie, meranie a analýzu tokov elektrickej energie v domácich a komerčných inštaláciách. Navrhnutý s ohľadom na maximálnu presnosť, tento energy monitor využíva súpravu troch indukčných prúdových transformátorov na kontinuálne neinvazívne meranie spotreby, a to až do maximálneho prúdového zaťaženia 80 A na každú fázu a celkového prenášaného výkonu do 50 kW. Sada je určená na priamu integráciu s centrálnou riadiacou jednotkou UNIT Homebase (EWG-6), s ktorou komunikuje bezdrôtovo v pásme 433 MHz, čím eliminuje potrebu nákladného ťahania káblov s priemyselnými zbernicami ako je RS-485. Je to mimoriadne presný stromverbrauch monitor ideálny pre aplikácie vyžadujúce hĺbkovú analýzu energetických tokov, kde bežný Smart Meter nedisponuje dostatočne jemným rozlíšením odberových profilov.

Takto vyzerá aplikácia Energomonitor

Celý dashboard z reálnej prevádzky: aktuálny odber, hodinová spotreba, náklady a mesačné porovnanie. Zobrazené údaje závisia od pripojených snímačov.

Zobraziť celý dashboard

Anonymizovaná ukážka z 8. 9. 2026. Hodnoty a porovnania zachytávajú stav pri vytvorení snímky.

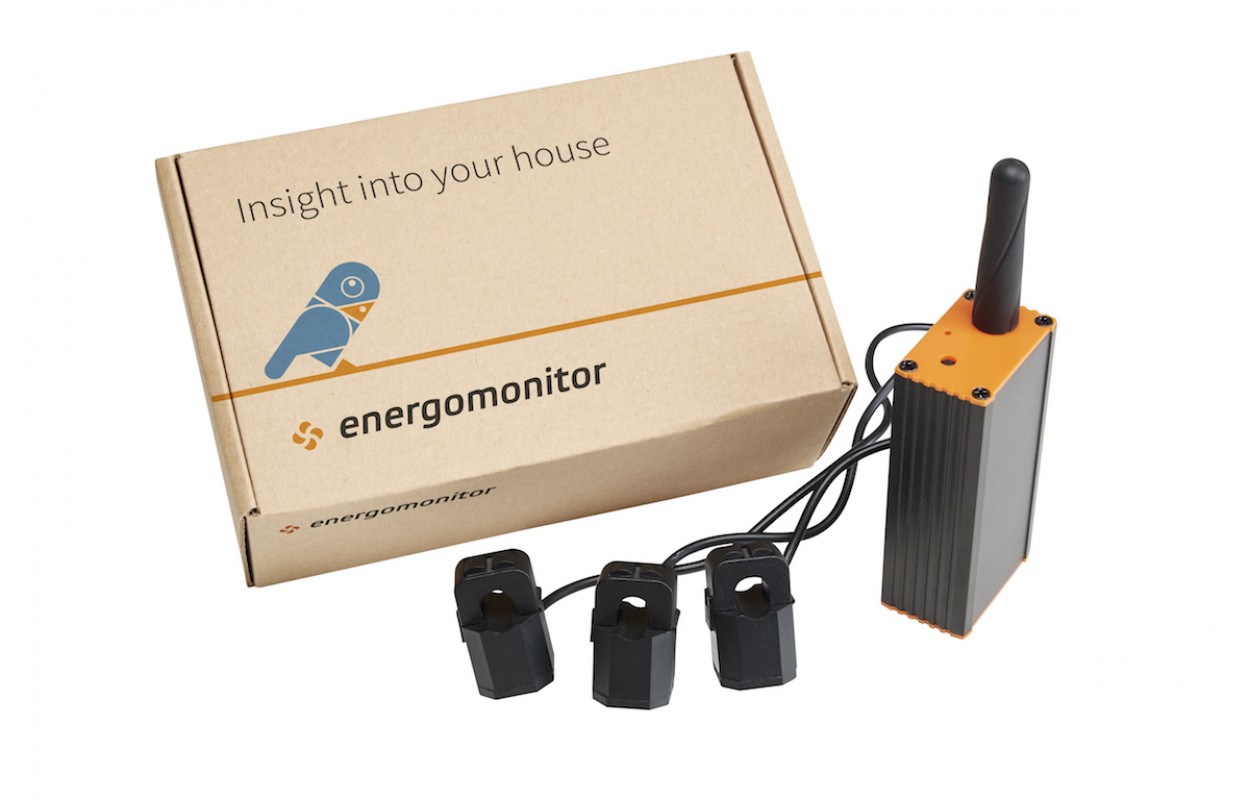

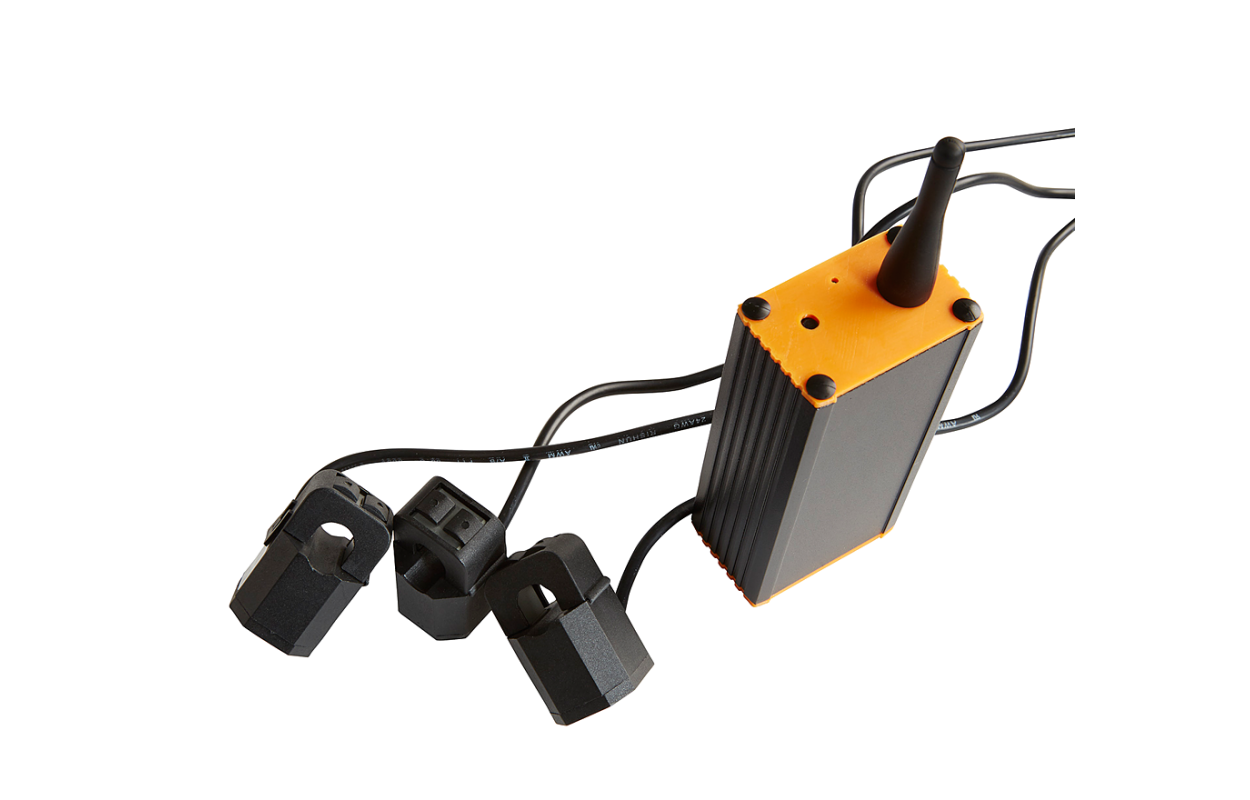

Fyzicky sa zariadenie skladá z rádiového vysielača Powersense a trojice meracích cievok s vnútorným otvorom o priemere 10 mm, vďaka čomu sa poľahky zmestia do štandardných inštalačných skríň a na prívodné káble väčšiny objektov dimenzovaných do 3×80 A. Tento systém využíva pevné prúdové transformátory označené ako CT-Klemme/CT clamp a na rozdiel od inštalácií pre extrémne prúdy, tu nie je integrovaná flexibilná Rogowski coil. Umožňuje tak jednoduchú snap-on montáž priamo na inštalované vodiče.

Ako funguje tento energy monitor?

Jadrom meracieho procesu je technológia indukčného snímania cez prúdové kliešte. Kliešte obopnú fázový vodič a transformujú magnetické pole vytvorené prechádzajúcim prúdom na merateľný signál nízkeho napätia, ktorý vysielač Powersense digitalizuje. Zariadenie vykonáva čítanie analógových hodnôt spotreby každých 6 sekúnd, čo poskytuje výnimočnú granularitu dát. Tieto surové dáta sa agregujú a každých 60 sekúnd odosielajú do prijímača UNIT Homebase. Vzhľadom na použitie proprietárneho bezdrôtového protokolu s frekvenciou 433 MHz, tento echtzeit stromverbrauchsmonitor zaisťuje vysokú spoľahlivosť aj cez steny technických miestností a oceľové dvere rozvádzačov, hoci v raritných prípadoch ťažkého tienenia sa odporúča vyviesť externú anténu pre zachovanie kontinuity prenosu.

Po zachytení v Homebase sa balíky dát preposielajú do cloudového portálu Energomonitor (cez ethernetové pripojenie). Vo webovej platforme alebo v mobilných aplikáciách dochádza k vizualizácii a kalkulácii spotreby v kWh. Aplikácia dynamicky prepočítava okamžitú spotrebu na základe vopred nastavených cenníkov elektriny a tarifných plánov, vďaka čomu máte neustály prehľad o peňažných nákladoch vášho odberu.

Aká je návratnosť investície a úspora nákladov?

Základným kameňom každej efektívnej úspory je schopnosť vizualizovať toky energií. Nasadením zariadenia, ktoré funguje ako presný home energy monitor, môžu užívatelia a energetickí manažéri identifikovať skryté anomálie. Typickým scenárom je odhalenie nevypnutých klimatizačných jednotiek počas noci, detekcia neefektívneho chodu starých chladiacich systémov alebo neželané predhrievanie vody v čase vysokej odberovej tarify. Presný prevádzkový report odhalí takzvanú standby spotrebu, ktorá v celoročnom súčte často presahuje stovky eur. Zákaznícke prípadové štúdie preukazujú zníženie plytvania o 15 až 30 % už len vďaka identifikácii a náprave dlhodobo bežiacich nežiaducich odberov.

Ďalším mimoriadne silným ekonomickým benefitom je stratégia známa ako Peak Shaving (vyhladzovanie odberových špičiek). Pomocou neustáleho presného monitoringu odberu až do 50 kW dokážete určiť momenty, kedy váš objekt naráža na maximálnu kapacitu svojho rezervovaného výkonu (nastavenie hlavného ističa). S touto vedomosťou môžu podniky i sofistikované domácnosti manuálne alebo automatizovane tlmiť prevádzku podružných zariadení počas denných špičiek a ochrániť sa tak pred tvrdými finančnými penalizáciami. Rýchla detekcia týchto extrémov výrazne zrýchľuje návratnosť investície na hardvér.

Aké sú špecifické prípady použitia v Smart Home?

• Domáci energetický manažment (home energy): Systém podrobne analyzuje správanie rôznych spotrebičov vo vašom smart home systéme. Ľahko priradíte odber konkrétnym okruhom, napríklad elektrickému vykurovaniu, a overíte si jeho reálnu nákladovú efektivitu v priebehu celej vykurovacej sezóny.
• Nabíjanie elektromobilov a Wallbox: Detailný reporting spotreby dedikovaného garážového okruhu, čo umožňuje odčleniť finančné náklady na prevádzku elektrického vozidla od chodu celej domácnosti. Získate dokonalý prehľad o nabíjacom výkone stanice.
• Podpora pre fotovoltické inštalácie: Hoci toto zariadenie nie je priamou náhradou za PV Communicator a neintegruje špeciálny Datalogger s Modbus RTU protokolom, dokáže veľmi spoľahlivo slúžiť ako check-meter pre monitoring celkového spotrebovaného výkonu domácnosti s lokálnou výrobou.
• Komerčné aplikácie: Nepretržitá analýza špecifických prívodov, ako sú klimatizačné systémy, osvetlenie alebo serverovne. Systém navyše umožňuje paralelne zlučovať dáta až z 30 vysielačov na jednu zbernú jednotku Homebase.

Aká je inštalácia a hlboká kompatibilita?

Samotná montáž zariadenia UNIT Powersense (80 A) si vyžaduje minimálny priestor v elektrickom rozvádzači. Inštalácia spočíva v bezpečnom zacvaknutí troch CT sond s priemerom 10 mm okolo fáz L1, L2 a L3. Je nevyhnutné prísne dodržať smer orientácie šípok na cievkach, ktoré musia smerovať od zdroja (dodávateľa energie) smerom k spotrebičom. Modul vysielača je štandardne poháňaný z batérií alebo dodávaného sieťového adaptéra a posiela surové telemetrické informácie centrále. Vzhľadom k plnohodnotnému využitiu vlastnej bezdrôtovej prenosovej 433 MHz vrstvy, inštalatér nemusí konfigurovať zložité registre cez protokoly Modbus TCP a vyhýba sa ťahaniu komunikačných zberníc. Energomonitor túto absenciu Modbusu brilantne kompenzuje natívnym pripojením platformy cez API/REST API priamo z cloudu.

Na plnú integráciu do nadradených systémov automatizácie budov ako je známy smart home systém Home Assistant si administrátor vygeneruje prístupový token v portáli app.energomonitor.cz a pomocou REST senzorov načítava okamžité dáta kedykoľvek. Tým sa stáva zariadenie integrálnou súčasťou akýchkoľvek inteligentných riešení bez dodatočných licenčných poplatkov. Medzi pokročilé integrácie patrí aj zasielanie notifikácií prostredníctvom odľahčeného IoT štandardu MQTT.

Ochrana dát, bezpečnosť a certifikácie

Spracovanie a zhromažďovanie citlivých dát o profiloch spotreby energie podlieha najvyšším štandardom informačnej bezpečnosti. Komunikácia z rozvádzačového vysielača do centrálnej Homebase na rádiových vlnách 433 MHz je šifrovaná, čím sa predchádza neoprávnenému odpočúvaniu lokálneho signálu (systém zároveň vôbec nevyužíva sieťové štandardy tretích strán typu LoRa/LoRaWAN). Všetky transporty dát zo základne do cloudu na spracovanie a vizualizáciu prebiehajú cez SSL/TLS zabezpečené tunely a celá databáza informácií sídli na európskych serveroch plne v súlade so všetkými podmienkami naradenia GDPR.

Dôležitou technickou skutočnosťou je certifikačný status: táto rozširujúca sada nedisponuje overením podľa noriem MID/Eichrecht, a preto nesmie slúžiť ako certifikované fakturačné meradlo na legálne preúčtovanie účtov za spotrebovanú elektrinu nájomníkom alebo tretím stranám. Ide o vysoko presné, avšak výlučne prevádzkové (podružné) meradlo určené na analytické účely a optimalizáciu vnútorných procesov. Z toho istého dôvodu zariadenie natívne nekomunikuje prostredníctvom platforiem ako SG Ready ani nezdieľa certifikácie zamerané na distribučné siete typu Open Metering System (OMS).

Aké sú detailné technické špecifikácie?
