Set zur Messung von 3F-Verbrauch bis 50 kW, 80 A | EnergyMonitor
239.77 €
Was ist 3 phasen stromzähler? 3 phasen stromzähler ist eine Erweiterung für den UNIT Powersense. Das Erweiterungsset (3 Phasen, 10 mm, 80 A) ermöglicht die präzise Überwachung des Stromverbrauchs in Drehstromsystemen bis 80 A und 50 kW Gesamtleistung.
Inhaltsverzeichnis: Was genau ist das Erweiterungsset UNIT Powersense? | Wie funktioniert das System? | ROI & Kosteneinsparungen | Spezifische Anwendungsfälle | Installation & Kompatibilität | Detaillierte Technische Spezifikationen

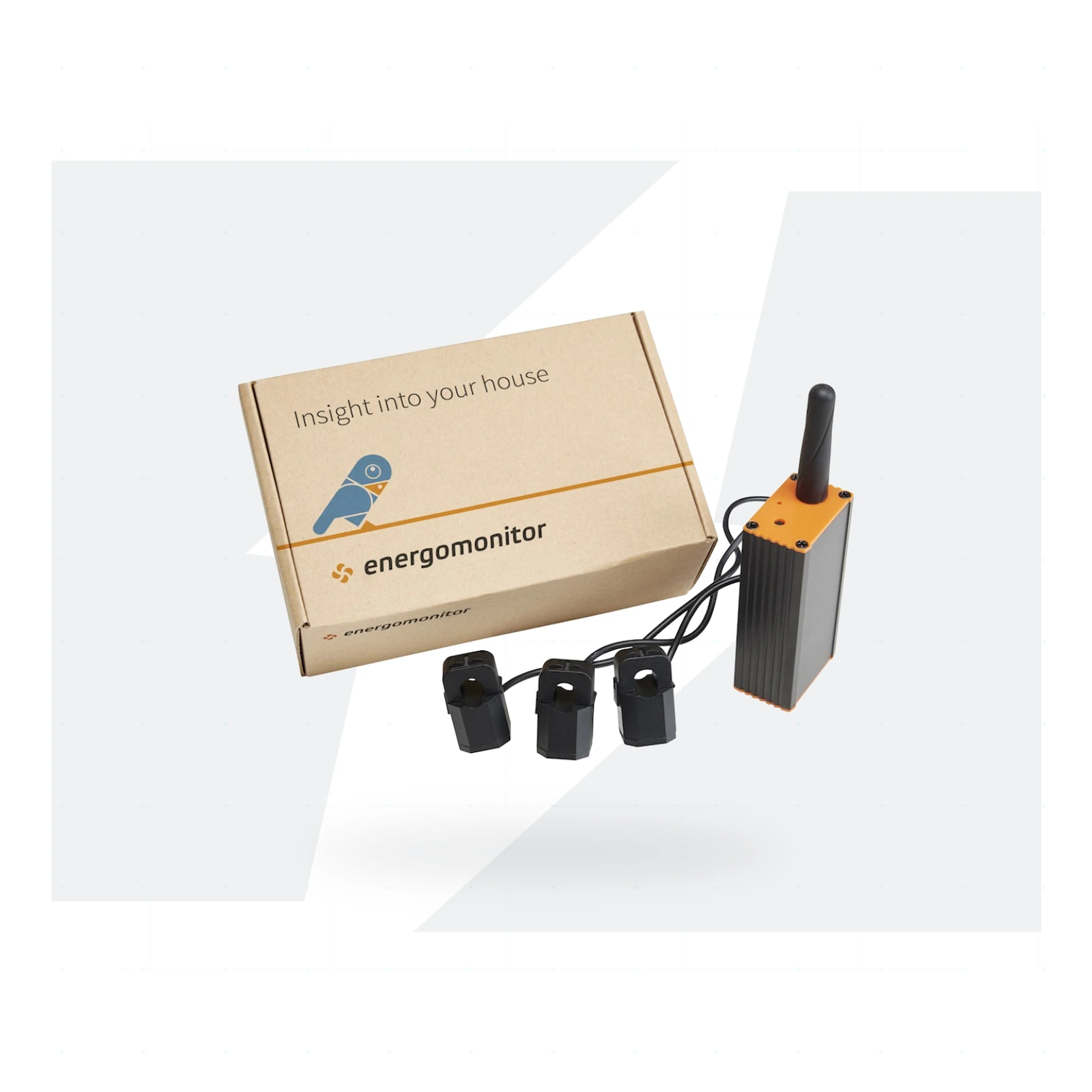

Was genau ist das Erweiterungsset UNIT Powersense (3 Phasen, 10 mm, 80 A)?
Ein 3 phasen stromzähler als Erweiterungsset für das UNIT Powersense System ist ein entscheidendes Zubehör für das detaillierte Energiemanagement. Es handelt sich hierbei nicht um einen herkömmlichen Zähler, sondern um intelligente Messwandler (CT-Klemmen), die den bestehenden intelligenten Stromzähler erweitern. Mit einem Innendurchmesser von 10 mm und einer maximalen Messkapazität von 80 A pro Phase ist es präzise auf Drehstrominstallationen mit einer Gesamtleistung von bis zu 50 kW zugeschnitten. Dieses Set ermöglicht es, tiefgehende Energiedaten aus Haushalten, kleinen Unternehmen oder industriellen Anlagen zu extrahieren. Jeder stromzahler phasen-Ausgang wird kontinuierlich überwacht, wodurch ein lückenloses Profil des Verbrauchs entsteht.
Wenn Sie einen digitaler stromzahler verwenden, stellt dieses Erweiterungsset sicher, dass selbst kleine Abweichungen im Verbrauchsmuster erfasst werden. Obwohl es primär für 80 A konzipiert ist, reiht es sich in professionelle Installationen ein, bei denen oft auch ein drehstromzahler 100a im Verteilerkasten zu finden ist.
Wie funktioniert die Datenerfassung und Kommunikation?
Das Messprinzip basiert auf nicht-invasiven induktiven Stromwandlern. Die CT-Klemmen umschließen die spannungsführenden Phasenleiter, ohne dass der Stromkreis physisch unterbrochen werden muss. Das macht die Erfassung sicher und extrem genau. Sobald der Strom fließt, induziert er in der CT-Klemme ein proportionales Signal. Die angeschlossene Sendeeinheit nimmt diese Daten auf und überträgt sie drahtlos an die zentrale UNIT Homebase (EWG-6).
- Abtastrate: Messungen erfolgen alle 6 Sekunden.
- Übertragungsintervall: Aggregierte Daten werden alle 60 Sekunden gesendet.
- Kommunikation: Proprietäres Funkprotokoll im 433 MHz Band zur Homebase.
- Cloud-Anbindung: Die Homebase verbindet sich via Ethernet oder WLAN und überträgt Daten verschlüsselt per MQTT an das Cloud-Portal.
Dank der offenen API/REST API Architektur können Sie die gesammelten Daten nahtlos in Smart Home Systeme wie Home Assistant integrieren. Die Bereitstellung erfolgt über standardisierte JSON-Payloads.
Rentabilität (ROI): Zahlt sich das System aus?
Die Implementierung detaillierter Mess-Infrastruktur führt zu unmittelbarer Transparenz. Indem Sie genau sehen, welche Phase wie stark belastet wird, lassen sich ineffiziente Maschinen oder verdeckte Dauerverbraucher identifizieren. Durch die kontinuierliche Erfassung können Sie Spitzenlasten (Peak Shaving) analysieren und proaktiv gegensteuern, bevor teure Netznutzungsentgelte fällig werden.
Besonders bei einem phasen stromzahler System werden Asymmetrien im Drehstromnetz sofort sichtbar. Die Amortisationszeit (ROI) für solche Erweiterungssets beträgt in der Regel weniger als ein Jahr, da die Betriebskosten durch gezielte Lastverschiebung und Vermeidung von Standby-Verlusten (häufig 15 bis 30 Prozent) erheblich gesenkt werden.
Spezifische Anwendungsfälle für die 80 A CT-Klemmen
Dieses Erweiterungsset entfaltet sein volles Potenzial in einer Vielzahl von Szenarien:
- Unterzählermessung: Perfekt, um spezifische Anlagenteile wie Wärmepumpen oder große Klimaanlagen getrennt vom Hauptzähler zu überwachen.
- Photovoltaik-Anlagen (PV): Analyse des Eigenverbrauchs in Verbindung mit einem PV Communicator und der Erzeugung, um die Autarkiequote zu maximieren.
- Wallbox / E-Mobilität: Überwachung der Ladeinfrastruktur für Elektroautos, um Überlastungen der Hausinstallation zu vermeiden.
Installation & Kompatibilitätsrichtlinien
Die Installation der CT-Klemmen ist denkbar einfach, da kein Eingriff in die Verdrahtung des Zählerschranks nötig ist. Die Klemmen werden über die Außenleiter (L1, L2, L3) geclipst. Ein typischer stromzahler hutschiene (z.B. für die DIN-Schiene) oder andere Geräte fur din hutschiene dienen als zentraler Referenzpunkt im Schaltschrank.
Sicherheitshinweis: Auch wenn die Installation nicht-invasiv ist, muss sie in der Nähe von spannungsführenden Teilen (bis zu 400 V AC im Drehstromnetz) durchgeführt werden. Wir empfehlen dringend, diese Arbeiten von einer qualifizierten Elektrofachkraft durchführen zu lassen.
Detaillierte Technische Spezifikationen
Nachfolgend finden Sie die exakten technischen Parameter des Erweiterungssets:
| Parameter | Spezifikation |
|---|---|
| Produktart | Erweiterungsset für intelligenten Stromzähler (UNIT Powersense) |
| SKU | 600836 |
| EAN | 8594189490094 |
| Anzahl der Phasen | 3 (Drehstrom) |
| Maximaler Strom pro Phase | 80 A |
| Innendurchmesser CT-Klemme | 10 mm |
| Maximale Gesamtmessleistung | bis zu 50 kW |
| Messprinzip | Induktive Stromwandler (nicht-invasiv) |
| Messintervall | Alle 6 Sekunden |
| Übertragungsintervall | Alle 60 Sekunden |
| Kommunikationsprotokoll | Proprietärer Funk (433 MHz) zur UNIT Homebase |
| Kompatibilität | Erfordert UNIT Homebase (EWG-6) |
