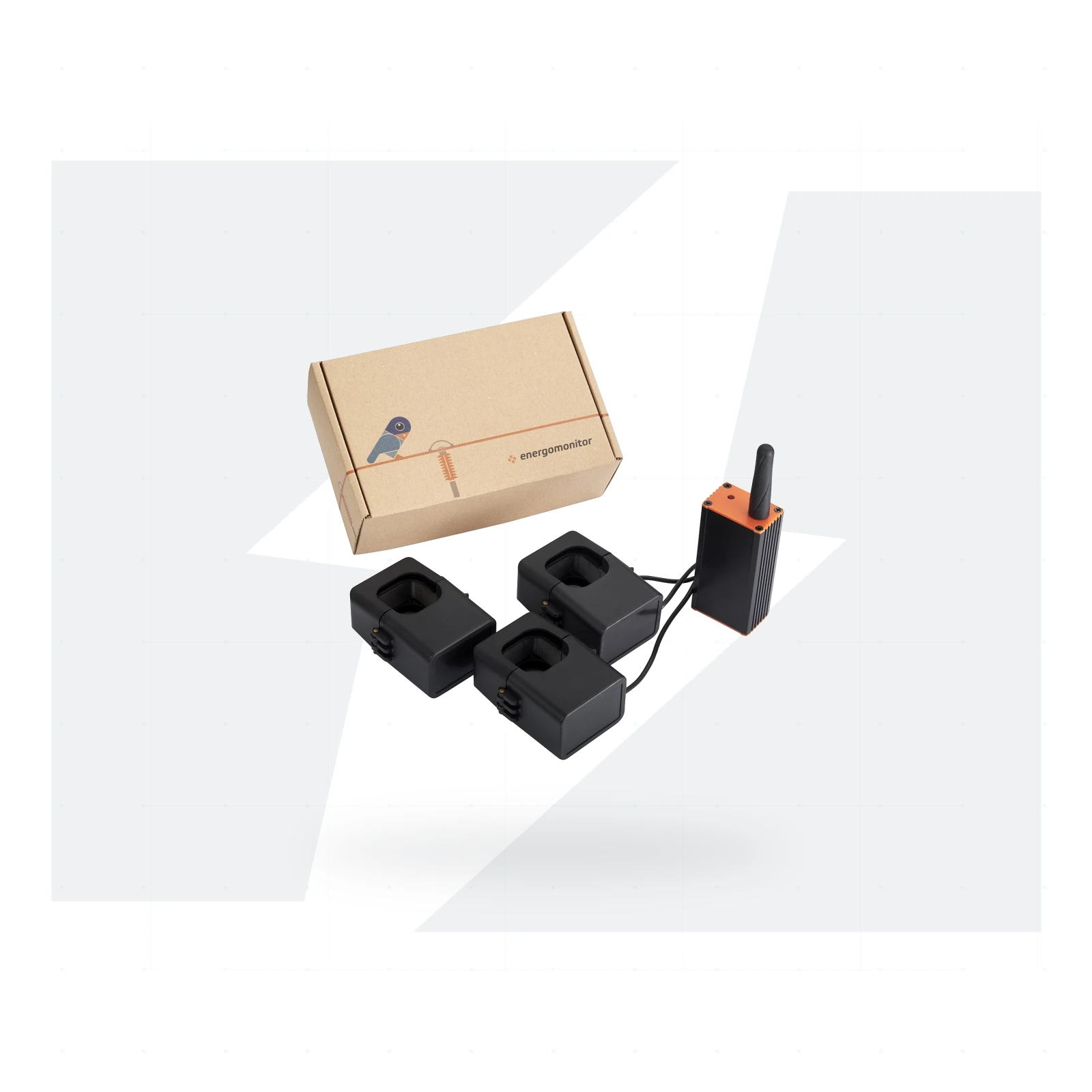

Was genau ist das Erweiterungsset UNIT Powersense (3 Phasen, 52 mm, 600 A)?

Das Erweiterungsset UNIT Powersense (3 Phasen, 52 mm, 600 A) ist ein hochspezialisiertes hardwarebasiertes Zubehör, das als Erweiterung für bestehende stromzahler phasen-Ökosysteme von Energomonitor entwickelt wurde. Im Kern handelt es sich um ein Set aus hochpräzisen, induktiven Stromwandlern, die gezielt für die Energieverbrauchsmessung in Hochleistungs-Drehstromsystemen ausgelegt sind. Während ein gewöhnlicher stromzahler hutschiene oftmals auf die direkte Messung bei niedrigen Strömen limitiert ist, ermöglicht dieses Powersense-Set die Messung von extremen Strömen von bis zu 600 A pro Phase. Mit einem maximal unterstützten Leiterdurchmesser von 52 mm und einer Gesamtleistungskapazität von bis zu 400 kW ist es prädestiniert für den Einsatz in anspruchsvollen industriellen und gewerblichen Anlagen. Als integraler Bestandteil des Energomonitor-Systems agiert dieser fortschrittliche phasen stromzahler als verlässliche Datenquelle, um den realen Energiefluss in Echtzeit abzubilden und so signifikante Optimierungspotenziale im Energiemanagement zu eröffnen.

Wie funktioniert das Powersense-Messsystem?

Die technologische Basis des Systems bildet die berührungslose, induktive Strommessung. Dabei kommen hochsensible Stromwandler zum Einsatz – klassischerweise als CT-Klemme ausgeführt. Anstatt den Hauptstromkreis physisch aufzutrennen und das Messgerät direkt in den Pfad zu schalten, werden diese Klemmen lediglich um die äußere Isolierung der stromführenden Leiter gelegt. Das physikalische Prinzip der Induktion ermöglicht es dem System, den fließenden Strom hochpräzise zu erfassen.

Die Messdynamik des Powersense-Systems ist für Echtzeitanalysen ausgelegt: Alle 6 Sekunden erfolgt ein Messabgriff, wodurch selbst kurzzeitige Lastspitzen lückenlos dokumentiert werden. Die gesammelten Datenpakete überträgt der Funksender anschließend im 60-Sekunden-Takt an die zentrale Steuereinheit – die UNIT Homebase (EWG-6). Die drahtlose Kommunikation innerhalb des lokalen Energomonitor-Netzwerks nutzt einen proprietären Funkstandard auf der 433-MHz-Frequenz. Diese Frequenz zeichnet sich durch exzellente Gebäudedurchdringung aus und überwindet problemlos Wände oder Schaltschränke aus Metall, in denen das System typischerweise verbaut wird.

ROI & Kosteneinsparungen

Die Implementierung eines solch leistungsstarken Systems bringt vor allem im B2B-Umfeld einen rapiden Return on Investment (ROI) mit sich. Ein präziser digitaler stromzahler und Smart Meter auf Basis des 600 A Powersense-Sets ist ein unverzichtbares Werkzeug für das aktive Peak Shaving (Spitzenlastkappung). Industrielle Stromtarife beinhalten häufig hohe Leistungspreise für die höchste gemessene Lastspitze (z.B. der 15-Minuten-Leistungsmittelwert). Durch die Granularität der Messungen alle 6 Sekunden können Anlagenbetreiber exakt identifizieren, welche Maschinengruppen für diese extremen Peaks verantwortlich sind. Reale Fallstudien, wie die Optimierung der städtischen Infrastruktur oder von Druckluftsystemen, zeigen, dass durch die Visualisierung und anschließende Verschiebung von Lasten die OPEX-Kosten (Betriebsausgaben) im zweistelligen Prozentbereich gesenkt werden können. Gleichzeitig deckt die lückenlose Überwachung teure Standby-Verbräuche während produktionsfreier Zeiten oder am Wochenende auf.

Spezifische Anwendungsfälle

Während bei regulären Hausanschlüssen oft ein herkömmlicher drehstromzahler 100a für die direkte Messung vollkommen ausreichend ist, zielt das 600-A-Erweiterungsset auf deutlich komplexere Topologien ab:

• Schwerindustrie & Produktion: Überwachung von Hauptzuleitungen in Werkshallen, in denen Maschinenparks Gesamtleistungen von bis zu 400 kW abrufen.
• Gewerbe- & Filialnetzwerke: Monitoring in Rechenzentren, großen Supermärkten und Hotelanlagen zur Identifikation von Anomalien in Heizungs-, Lüftungs- und Klimasystemen (HVAC).
• Energetische Sanierung & ISO 50001: Validierung und Nachverfolgung von Energieeinspar-Contracting (EPC) durch das Messen des exakten Vorher-Nachher-Verbrauchs, ohne die Produktion für den Einbau unterbrechen zu müssen.
• Großflächige Ladeinfrastruktur: Überwachung der Gesamtlast an Netzanschlusspunkten, um Überlastungen durch zu viele parallel ladende Elektrofahrzeuge an einer Wallbox zu vermeiden.

Installation & Tiefe Kompatibilität

Einer der größten technischen Vorteile dieses Systems ist das unterbrechungsfreie Installationsverfahren (Non-Intrusive Load Monitoring). Da die CT-Klemmen bis zu einem Leiterdurchmesser von 52 mm ausgelegt sind, lassen sie sich problemlos um armstarke Kupfer- oder Alukabel in industriellen Niederspannungshauptverteilungen (NSHV) legen.

Zur vollständigen Funktion ist zwingend eine Energomonitor UNIT Homebase (EWG-6) erforderlich, welche die Funksignale (433 MHz) empfängt. Zwar ist das Powersense Sendemodul durch sein Design nicht direkt fur din hutschiene konzipiert, es lässt sich jedoch flexibel im Schaltschrank platzieren.

Für Systemintegratoren bietet die Architektur tiefgreifende Möglichkeiten: Über das offiziell dokumentierte API/REST API lassen sich die Daten nahtlos in Plattformen wie Home Assistant integrieren. Ein einfacher cURL-Aufruf oder eine YAML-Konfiguration eines REST-Sensors mit einem persistierenden Bearer-Token reicht aus, um die Echtzeit-Leistungsaufnahme (in Watt) direkt in eigene Automatisierungsroutinen zu überführen.

Datenschutz, Sicherheit & Zertifizierungen

Das System ist auf maximale Zuverlässigkeit im B2B-Segment ausgelegt. Die lokale Datenübertragung über das 433-MHz-Band erfolgt abgekoppelt vom WLAN-Netzwerk des Kunden, was das Risiko externer Eingriffe minimiert. Die Homebase überträgt die Telemetrie verschlüsselt an die europäischen Server von Energomonitor. Das System ist auf Monitoring und Effizienzsteigerung fokussiert; es dient primär der Visualisierung sowie internen Kostenkontrolle. Da es sich um ein retrofittbares Zusatzsystem handelt, greift hier in der Regel keine MID/Eichrecht-Pflicht für Endkundenabrechnungen, wodurch es ein hochflexibles Tool für das interne Energiemanagement darstellt. Über die API/REST API können alle Daten von den Servern abgerufen werden, wobei der Zugriff durch sichere Bearer Tokens authentifiziert wird.
