Rozširujúca sada pre 3F elektromer 3×100 A | EnergyMonitor
153.00 € bez DPH / 188.19 € s DPH
Rozširujúca sada pre 3F elektromer 3×100 A slúži na meranie elektriny a priebežné sledovanie spotreby v monitorovacom systéme. Táto rozširujúca sada Energomonitor UNIT Optosense obsahuje priemyselný trojfázový elektromer dts 353, navrhnutý pre priame meranie do kapacity 3x100A. Ide o robustné riešenie na monitorovanie celkovej spotreby elektriny s vysokou presnosťou.
Obsah:
Takto vyzerá aplikácia Energomonitor
Celý dashboard z reálnej prevádzky: aktuálny odber, hodinová spotreba, náklady a mesačné porovnanie. Zobrazené údaje závisia od pripojených snímačov.
Anonymizovaná ukážka z 8. 9. 2026. Hodnoty a porovnania zachytávajú stav pri vytvorení snímky.
Čo presne je táto rozširujúca sada a elektromer na din listu?

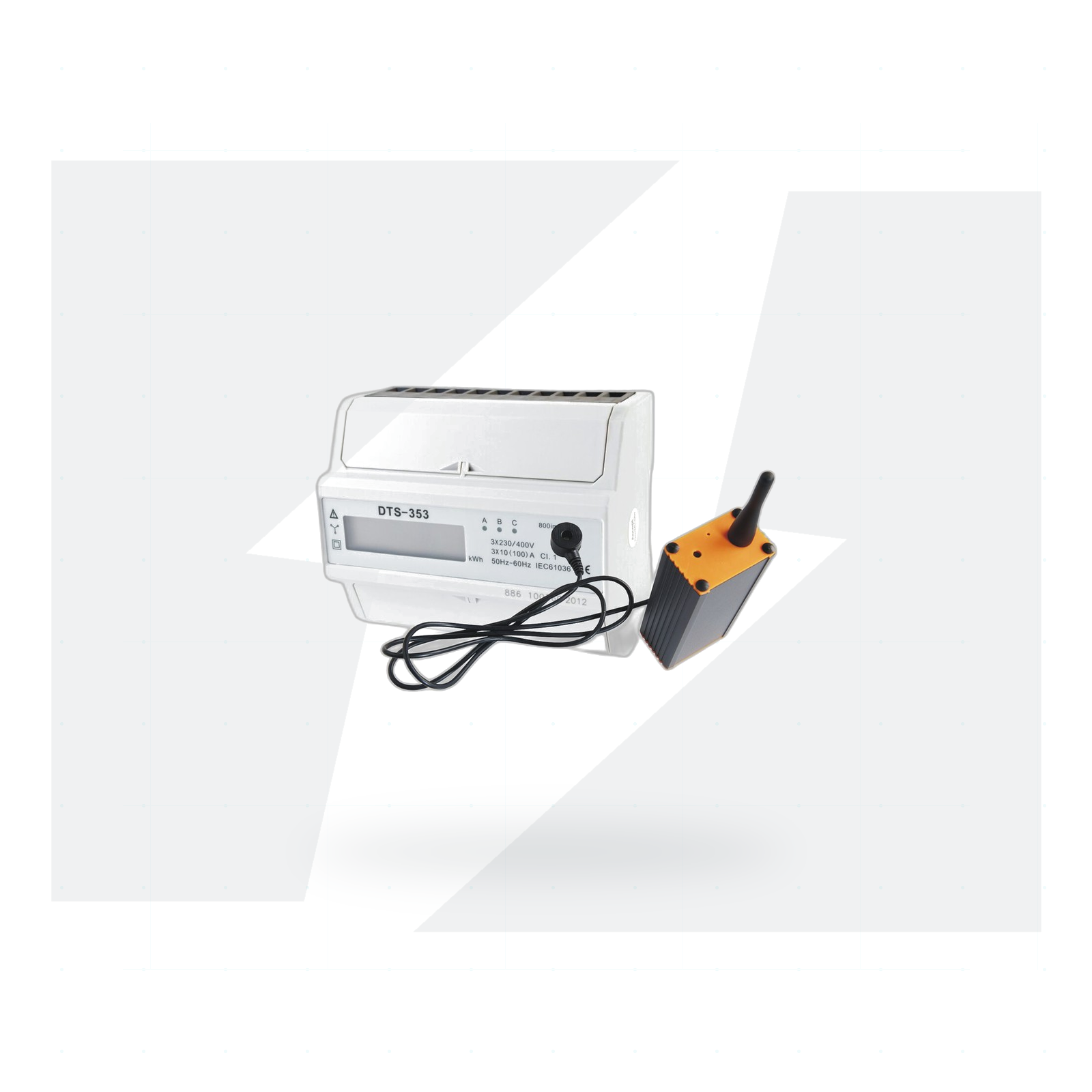

Rozširujúca sada Energomonitor UNIT Optosense s pribaleným trojfázovým elektromerom DTS-353L je profesionálne hardvérové riešenie na trvalé monitorovanie energetickej spotreby. Jadrom tejto sady je robustný elektromer na din listu s priamym meraním až do kapacity 3x100A. Tento elektromer dts 353 poskytuje spoľahlivé dáta, ktoré sú následne snímané a bezdrôtovo prenášané do centrálnej jednotky Homebase.
Zariadenie je ideálne pre domácnosti, bytové domy aj komerčné priestory, kde je potrebné vyhodnocovať súhrnnú spotrebu bez rozdelenia na jednotlivé fázy. Sada zjednocuje priemyselný štandard merania s moderným cloudovým vyhodnocovaním. Optický snímač Optosense nevyžaduje zásah do elektroniky merača, čím si zachováva maximálnu bezpečnosť a presnosť prislúchajúcu prístrojom na meranie dodávanej energie.
Ako funguje meranie a optický prenos dát?
Funkcionalita tohto riešenia je založená na dvoch kľúčových komponentoch: samotnom fyzickom meraní a optickom prenose dát.
- Presné snímanie pomocou elektromera: Trojfázový elektromer din neustále vyhodnocuje prietok energie cez jeho svorky. Každá spotrebovaná kilowatthodina (kWh) je reprezentovaná blikaním zabudovanej LED diódy. Tento model generuje 800 impulzov na 1 kWh.
- Optický zber dát: Na túto LED diódu sa pomocou magnetickej samolepiacej podložky pripevní vysielač Optosense. Optosense deteguje každý jednotlivý záblesk. Zozbierané záblesky sú okamžite prepočítavané a prenášané rádiovým signálom do centrálnej jednotky systému Energomonitor.
- Aplikácia a vyhodnotenie: Dáta o spotrebe sú vizualizované v používateľskej aplikácii, kde pre elektromer din listu je nevyhnutné nastaviť hodnotu IPU (impulzy na kWh) presne na 800.
Návratnosť investície a ekonomické výhody
Inštalácia obsahujúca elektromer dts 353 ponúka nielen technologický nadštandard, ale aj priame finančné benefity. Systémy na monitorovanie energie, známe v zahraničí aj ako komponenty pre Smart Meter, sa obvykle zaplatia v prvých mesiacoch po nasadení vďaka detailnej analýze a odhaleniu zbytočnej spotreby (napríklad standby zariadenia alebo nesprávne nastavené tepelné čerpadlá).
- Detekcia žrútov energie: Identifikácia spotrebičov, ktoré bežia neustále a neefektívne. Real-time prenos umožňuje zachytiť tieto straty a spraviť nápravné opatrenia.
- Peak Shaving a riadenie záťaže: Presné údaje môžu slúžiť na modelovanie odberu a predchádzanie drahým špičkám u dodávateľa, čo je podstatné pre inteligentné riadenie budov.
- Rozpočítavanie nákladov: Ideálne riešenie pre nájomné priestory alebo podružné inštalácie, kde potrebujete vedieť exaktnú celkovú spotrebu konkrétneho nájomcu.
Inštalácia, kompatibilita a zapojenie
Zabezpečenie správnej prevádzky vyžaduje odbornú montáž. Tento elektromer dts sa inštaluje priamo do rozvádzača a s dodaným vybavením je jeho sprevádzkovanie logické a systematické.
- Kompatibilita: Sada plne spolupracuje so systémom Energomonitor UNIT a pre fungovanie vyžaduje základňu Homebase. Je bezproblémovo kombinovateľná s ďalšími snímačmi (napríklad na plyn alebo vodu).
- Pripojenie S0 a Optosense: O zber dát sa stará priložený vysielač Optosense a voliteľné S0 príslušenstvo, bez zásahu do priemyselných zberníc ako Modbus RTU alebo Modbus TCP, čo zvyšuje bezpečnosť a eliminuje potrebu programovania Modbus registrov a zložitého zapájania zbernice RS-485.
- Ochrana a certifikácia: Priemyselný štandard, priame meranie a absencia spätnej brzdy garantujú čítanie čistých a správnych výsledkov celkového odberu pre túto konfiguráciu. Nerieši vonkajšiu certifikáciu ako MID/Eichrecht, ale skôr vlastné precízne interné meranie pre okamžitý dohľad nad prevádzkou.
Detailné technické parametre (elektromer dts 353)
Nasledujúca tabuľka zhŕňa kľúčové hardvérové špecifikácie priloženého elektromera na din listu a celej súpravy s optickým snímačom.
| Parameter | Technická špecifikácia |
|---|---|
| Typ produktu | Rozširujúca sada (UNIT Optosense + Elektromer) |
| Model elektromera | DTS-353L |
| Typ merania | Trojfázový, jednosadzbový, priame meranie |
| Maximálny prúd (Kapacita) | Do 100 A (na fázu, celkovo 3x100A) |
| Náběhový prúd | 0,05 A (reálny meraný rozsah 8W – 100A) |
| Montáž | Na DIN lištu |
| Veľkosť (šírka) | 7 modulov (125 mm) |
| Trieda presnosti | Trieda 1 |
| Displej | LCD displej 6+1 |
| Impulzný výstup | SO+LED, frekvencia 800 imp./kWh |
| Vlastný príkon zariadenia | 2W |
| Spätná brzda | Nie |
| Senzor v balení | 1x vysielač Optosense, 1x optická sonda |
Časté otázky
Je tento elektromer na din listu vhodný na priame meranie?
Áno, dodávaný priemyselný elektromer dts 353 (model DTS-353L) je konštruovaný pre priame meranie spotreby až do vysokého prúdu 3x100A bez potreby dodatočných meracích transformátorov.
Ako systém prenáša údaje o spotrebe z elektromera?
Prenos funguje bezdrôtovo na základe optického čítania. Priložený vysielač Optosense s optickou sondou sa prichytí priamo na blikajúcu LED diódu elektromera, ktorá generuje 800 impulzov na kWh, a tieto údaje odošle do centrálnej jednotky Homebase.
Umožňuje tento elektromer meranie po jednotlivých fázach?
Nie, táto konkrétna sada meria a zobrazuje spotrebu elektrickej energie súhrnne za všetky tri fázy spolu. Pre samostatné fázové meranie sa odporúčajú systémy s tromi nezávislými sondami.
Akú hodnotu je nutné nastaviť v aplikácii Energomonitor?
Pre správny výpočet a vizualizáciu spotreby v aplikácii musíte pre tento elektromer dts nastaviť parameter IPU presne na hodnotu 800 (nakoľko elektromer generuje 800 impulzov na jednu kWh).
