Základní přehled a navigace k detailním technickým informacím o chytrém elektroměru Energomonitor Powersense:

• Co přesně je Energomonitor Powersense 3x80A?
• Jak přesně systém funguje a jak měří?
• Jakou finanční úsporu a ROI řešení přináší?
• Pro jaké specifické situace je systém určen?
• Jak probíhá instalace a technická integrace?
• Detailní technické parametry a certifikace

Co přesně je Energomonitor Powersense 3x80A?

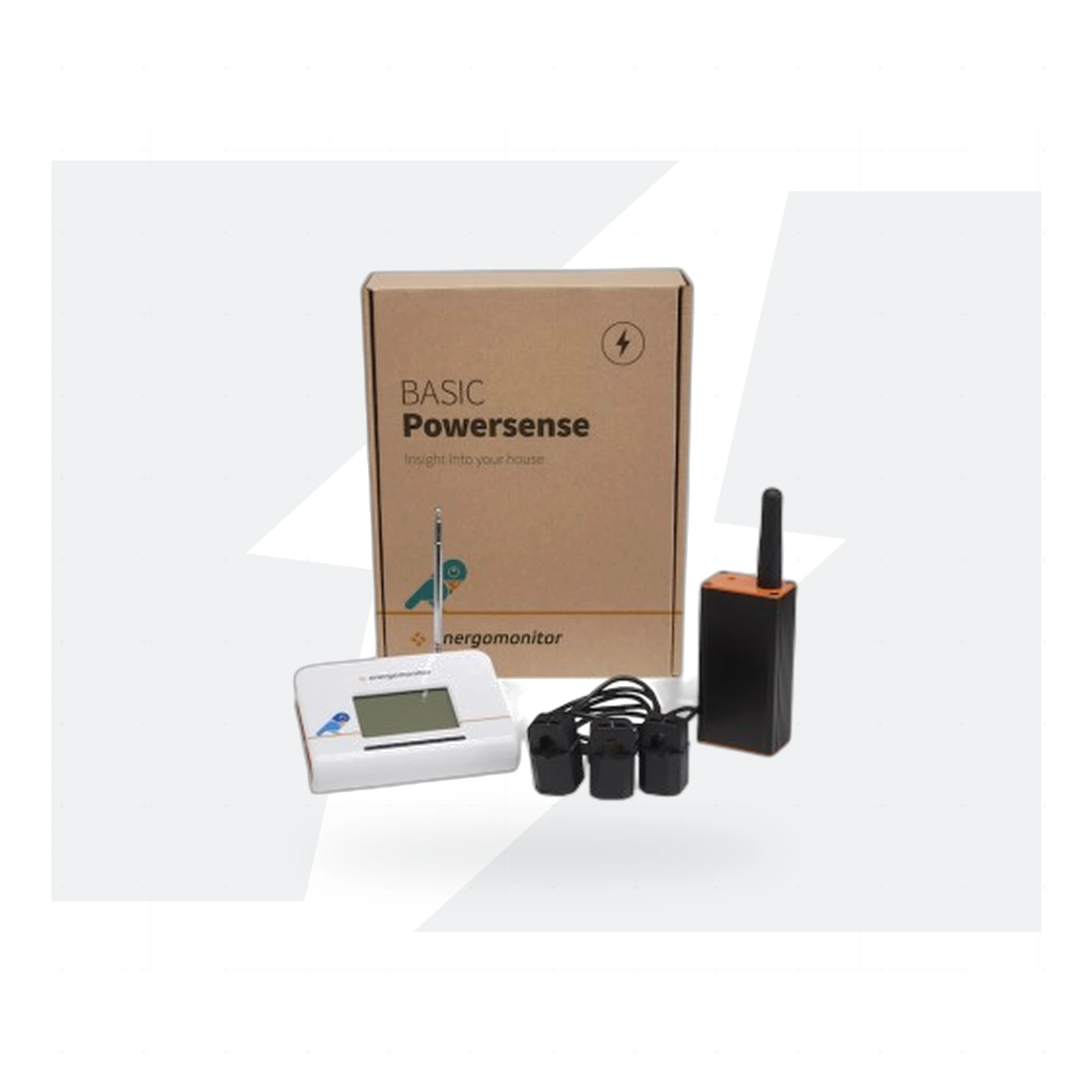

Energomonitor Powersense 3x80A s 10mm měřicími sondami je modulární systém určený k nepřímému monitorování elektrické energie. Umožňuje bezdrátově a v reálném čase sledovat třífázovou spotřebu elektrické energie s limitním proudem až do 80A na každou fázi. Srdcem celého ekosystému je centrální brána UNIT Homebase (EWG-6), ke které jsou data ze snímačů odesílána prostřednictvím proprietárního rádiového protokolu s frekvencí 433 MHz. Z brány se posléze veškeré hodnoty a spotřeba elektřiny přenáší na cloudový server pomocí WiFi nebo přes klasické kabelové připojení Ethernet.

Díky tomuto řešení mají uživatelé plnou kontrolu a přesně vědí, jaká je jejich průměrná spotřeba. Konstrukce s využitím bezdotykových indukčních kleští zajišťuje naprostou bezpečnost měření a rychlou aplikaci bez ohledu na to, zda se jedná o průmyslový objekt nebo rodinný dům.

Jak přesně systém funguje a jak měří?

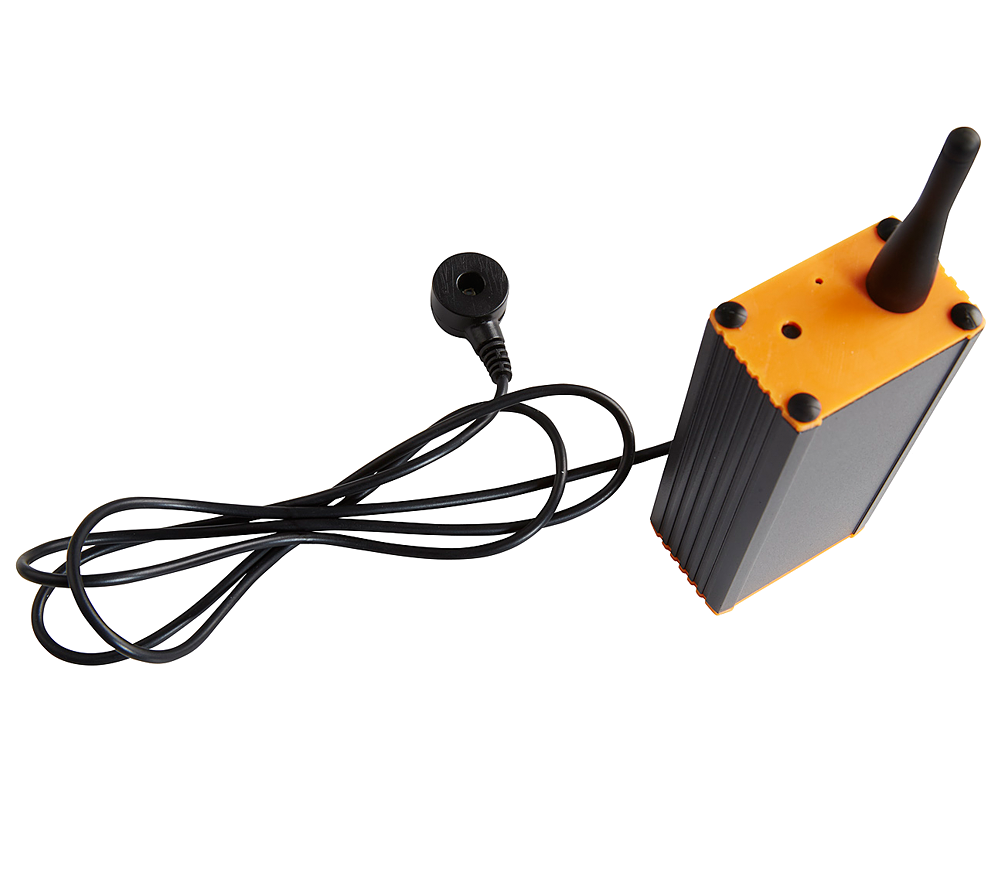

Samotné detekování proudu probíhá bez jakéhokoliv rozpojování kabelů či přerušení dodávky proudu. Kolem jednotlivých fázových vodičů, jimiž prochází měřený proud, se nacvaknou indukční CT-Klemme (proudové kleště). Rozměr 10mm je ideální pro běžné rozvody domácností a kanceláří, které jsou chráněny jističi do hodnoty 80A.

• Vysoká četnost měření: Powersense snímá aktuální protékající proud každých 6 sekund. Tato vysoká frekvence sběru dat dává velmi jasný a detailní obrázek o aktuální energetické zátěži objektu.
• Přenos dat do jednotky: Z vysílače jsou nasbíraná data odesílána do jednotky UNIT Homebase v 60sekundových intervalech pomocí frekvence 433 MHz.
• Zpracování na serveru: Po bezdrátovém či kabelovém přenosu do centrálního cloudu je celková spotřeba elektřiny v bytě nebo domě ihned viditelná a dostupná v přehledných webových a mobilních aplikacích. Můžete si tak velmi rychle odpovědět na otázku, jaká průměrná hodnota výkonu odpovídá dané denní době.

Jakou finanční úsporu a ROI řešení přináší?

Hlavním přínosem instalace měřicího hardwaru Energomonitor je rychlá návratnost investice na základě detailní analytiky spotřeby. Bez ohledu na to, zda vás primárně trápí průměrná spotřeba elektřiny celého rodinného domu, nebo hledáte anomálie v jednotlivých fázích průmyslového areálu, systém rychle odhalí všechny ztráty.

Nalezením skrytých odběrů ve standby režimech, zapomenutého osvětlení, nebo nevhodně časovaných oběhových čerpadel a bojlerů dochází ke snížení průběžných energetických poplatků o 10 % až 15 %. Součástí celého systému je i zasílání pravidelných reportů a e-mailových výstrah. Systém na základě nastavených limitů ihned upozorní na nečekané výkyvy a předchází tak drahým překročením sjednané spotřeby s distributorem energií.

Pro jaké specifické situace je systém určen?

Systém je flexibilní a nachází perfektní využití v mnoha scénářích a oblastech řízení energetiky:

• Moderní domácnosti a Smart Home: Systém je jako stvořený pro ty, kteří chtějí přesně sledovat, kolik stojí spotřeba elektřiny. Poskytuje data pro optimalizaci chodu spotřebičů, řízení vytápění a lepší plánování rodinného rozpočtu.
• Nájemní a sdílené prostory: Detailně sleduje odběr a jasně deklaruje, jak je vysoká přesná dodávka elektřiny v bytě. Poskytuje férový a transparentní způsob monitoringu pro rozúčtování služeb jednotlivým nájemníkům.
• Monitoring k fotovoltaickým systémům: Ačkoliv má mnoho PV střídačů vlastní měření, nezávislý Smart Meter odhalí skutečné toky energií z distribuční sítě a umožní tak porovnat deklarované údaje střídače a vlastní spotřebu budovy.
• Firmy a komerční objekty: Nasazení pro sledování spotřeby kancelářských budov nebo IT serveroven k ověření, zda je provoz efektivní a průměrná spotřeba nevybočuje z obvyklých norem mimo pracovní dobu.

Jak probíhá instalace a technická integrace?

Montáž hardwarové části představuje pro elektrikáře čistý proces bez stavebních úprav. Zásadní výhodou proudových kleští (Rogowski coil, i když zde se jedná o klasické CT svorky) je, že se instalují pouze jejich zacvaknutím okolo příslušného kabelu přímo v rozvodné skříni. Není nutné provádět rozpojování silových obvodů.

Samotná řídicí stanice UNIT Homebase, na kterou se odesílají hodnoty z kleští, musí být napájena přes 5V USB-C adaptér. V profesionálních a průmyslových aplikacích, kde se využívá trvalá spolehlivost strukturované kabeláže, lze s výhodou použít i napájení přes certifikovaný PoE adaptér (Power over Ethernet). Současně systém exceluje v konektivitě do systémů třetích stran. Skrze dokumentované API/REST API lze integrovat naměřená data přímo do řídicích systémů, jakým je mimo jiné platforma Home Assistant. Navíc bránu Homebase můžete volně škálovat doplněním měřičů průtoku plynu, vody nebo teploty a kvality vzduchu.

Detailní technické parametry a certifikace

Tento soupis představuje výčet nejdůležitějších parametrů pro správný výběr a dimenzování bezdrátového měřicího systému Energomonitor Powersense 3x80A:
