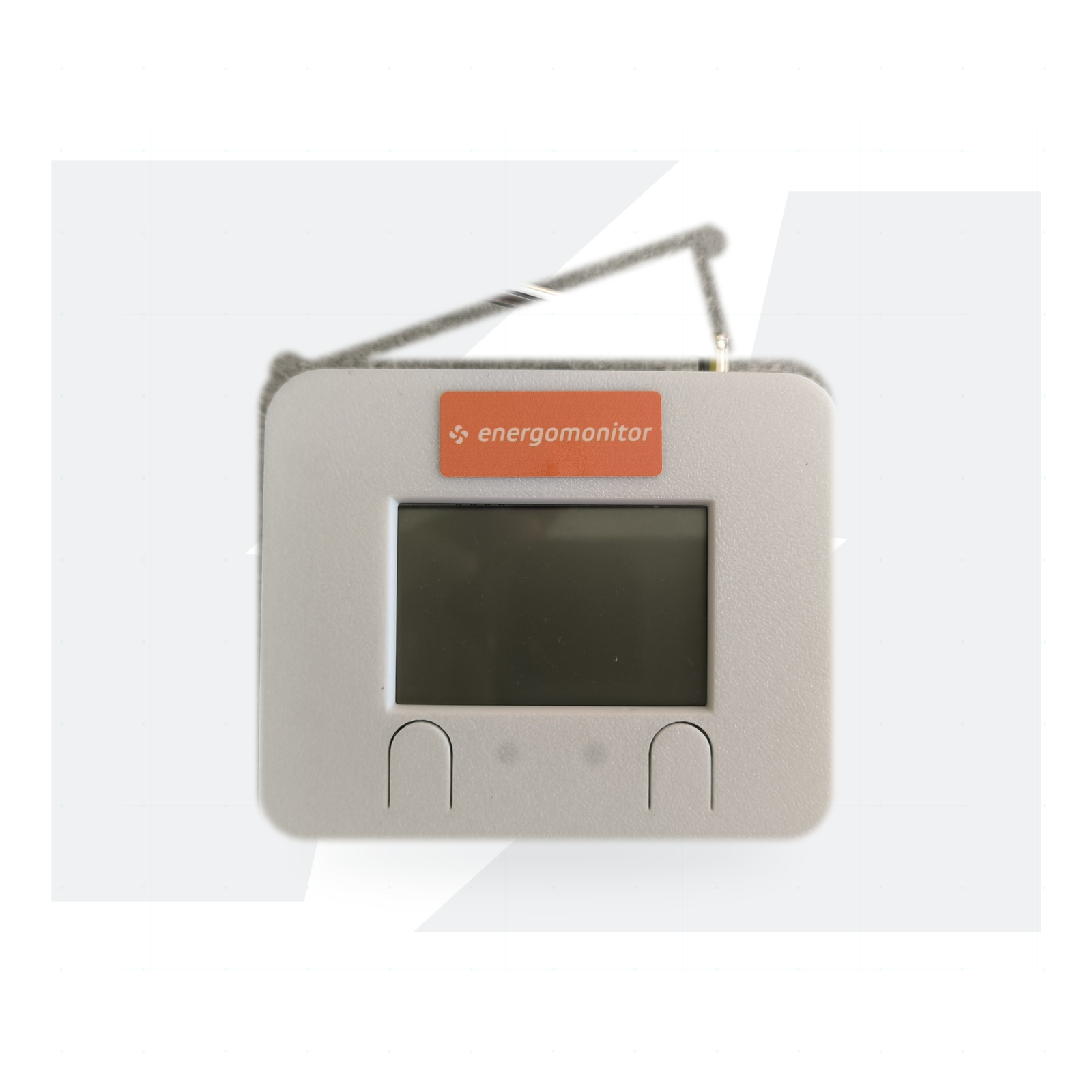

Co je Řídící jednotka UNIT Homebase EWG-6?

Řídící jednotka UNIT Homebase EWG-6 je centrální komunikační brána (gateway) v uceleném systému Energomonitor. Tento klíčový komponent má za úkol centralizovat měřená data o spotřebě elektrické energie, vody, plynu i teplotních podmínkách. Jako centrální mozek sítě naslouchá rádiovým signálům od bezdrátových senzorů a tyto informace plynule překládá pro odeslání do cloudového úložiště. Pokud váš rozvaděč obsahuje standardní elektromer na din listu nebo průmyslový Smart Meter, Homebase prostřednictvím senzorů jako Powersense nebo Optosense zaznamená jeho činnost a přetvoří ji do přesných vizualizací v aplikaci. Jednotka nepředstavuje přímý měřicí nástroj, ale je nutným komunikačním uzlem bez něhož by dílčí sondy neměly jak komunikovat s nadřazeným systémem a analytickými servery.

Jak funguje sběr dat a bezdrátová komunikace?

Základním komunikačním protokolem na úrovni senzor-brána je proprietární bezdrátový standard fungující na frekvenci 433 MHz. Zvolená frekvence je ideální pro lepší průchodnost rádiového signálu přes zdi, stropy a zejména přes ocelové dveře hlavních domovních rozvaděčů, kde bývá běžně nainstalován elektromer din.

• Lokální sběr a polling: Měřicí sondy a transformátory analyzují elektrické veličiny každých 6 sekund. Tato vysoká vzorkovací frekvence zajišťuje, že jsou zachyceny i rychlé náběhy spotřebičů v měřeném okruhu.
• Odesílání paketů: Senzory agregují naměřená data a bráně Homebase je odesílají každých 60 sekund. Homebase data následně zpracuje a zašle skrze lokální síť přímo na server výrobce.

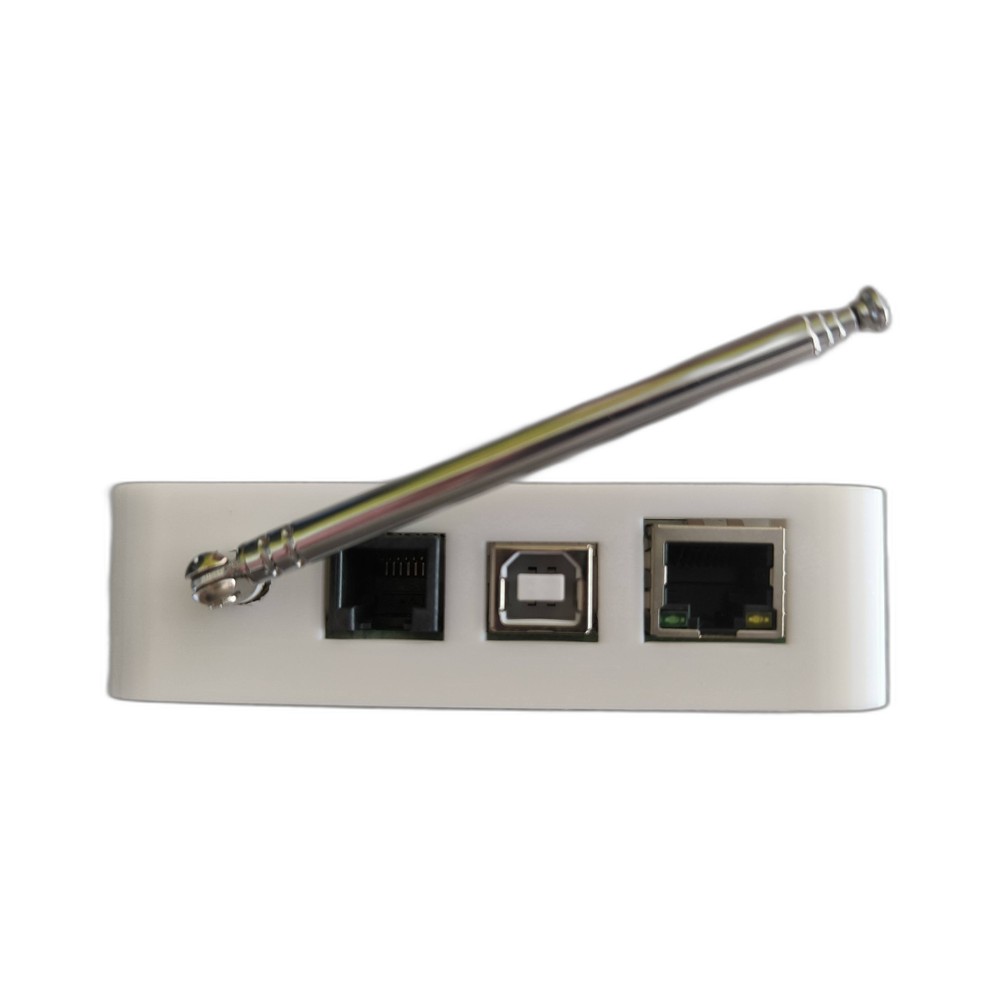

• Uplink konektivita: Homebase EWG-6 lze k internetu spolehlivě připojit přes kabelový Ethernet (konektor RJ45) nebo bezdrátově přes WiFi (2,4 GHz), pokud není fyzická kabelová infrastruktura na místě k dispozici.

Návratnost investice (ROI) a optimalizace spotřeby

Instalace komplexního měřicího systému reprezentovaného bránou Homebase a přidruženými senzory se zákazníkům vyplácí nejen v domácnostech, ale zejména v průmyslových a komerčních provozech. Díky podrobnému energetickému auditu prováděnému v reálném čase mohou zákazníci provádět cílené snižování nákladů, efektivní Peak Shaving a celkovou modernizaci správy. Systém okamžitě odhalí skrytou zátěž, která se dříve skrývala jen v celkovém ročním součtu na faktuře za energie.

• Odhalení energetických upírů: Díky detailnímu sledování snadno identifikujete stand-by spotřeby budovy nebo neefektivní chlazení, a to i když máte nainstalován obyčejný podružný elektromer din listu.
• Predikce vyúčtování: Platforma dokáže z naměřených dat predikovat celkovou fakturu a porovnávat náklady proti nastaveným zálohám.
• Notifikace pro ochranu majetku: Kromě analýzy kWh z hlavního jističe umí systém generovat alerty na potenciálně rizikové jevy, jako je nečekaný únik vody (pokud je připojen senzor Watersense) nebo riziko mrazu ohrožující vodovodní potrubí (Thermosense).

Specifické možnosti využití a připojitelné senzory

Řídící jednotka je mozkem, avšak celkovou modularitu zajišťuje široká škála koncových snímačů, které na Homebase posílají data. Ať už používáte složitý měnič fotovoltaické elektrárny nebo starší elektromer dts 353, systém Energomonitor se přizpůsobí vašim potřebám:

• Snímání elektřiny (Powersense): Bezkontaktní měření probíhá přes indukční proudové kleště, které se pouze bezpečně nacvaknou na fázi, a není nutné přerušovat elektrický obvod. K dispozici jsou standardní varianty pro 80A (průměr otvoru 10 mm), 300A (průměr 36 mm), 600A (průměr 52 mm) až do masivních 1500A pro průmyslové přípojnice.
• Snímání elektřiny (Optosense): Optická sonda připojitelná přímo na digitální fakturační elektroměry vybavené blikající LED diodou (např. s běžnou konstantou 1000 imp/kWh). Brána zpracuje záblesky a převede je na přesný odečet kilowattodin.
• Plyn a Voda (Gassense / Watersense): Tyto datové moduly se napojují na standardní impulzní výstupy vodoměrů (např. Sensus 420) nebo plynoměrů, kde využívají takzvaný jazýčkový kontakt (plně kompatibilní se zařízeními jako Elster BK-G4 nebo RTPE-G65).
• Klimatické senzory: Systém lze z hlediska monitoringu prostředí rozšířit i o snímače Thermosense (vnitřní a vnější teplota) či Airsense (přesné měření koncentrace CO2 v jednotkách ppm).

Instalace, Smart Home kompatibilita a API integrace

Nasazení řídící jednotky UNIT Homebase EWG-6 do ostrého provozu je díky koncepci velice rychlé a nevyžaduje hluboké znalosti IT. Nejprve je nutné vytvořit uživatelský profil na registračním portálu (setup) a zadat sériové číslo (ID) konkrétní Homebase jednotky, čímž dojde k trvalému přiřazení hardwaru pod váš uživatelský účet.

• Integrace s Home Assistant: Příklad nasazení představuje volání GET požadavků přes REST senzor přímo v souboru configuration.yaml, kdy je využita standardizovaná autentizační hlavička Bearer tokenu pro bezpečný přístup. Data jako aktuální výkon z instalovaného zařízení dts 353 lze rovnou parsovat do vašeho lokálního dashboardu.
• Zdroje napájení: Z hlediska instalace nevyžaduje Homebase montáž přímo na din listu v rozvaděči. Jednotku lze umístit na rovnou plochu nebo zavěsit, vyžaduje pouze stabilní napájení. Zajištění probíhá skrze moderní rozhraní 5V USB-C, případně se nabízí nasazení síťového PoE adaptéru, kde jeden ethernetový kabel obstará datový tok i dodávku napájecí energie bez potřeby oddělené síťové zásuvky.

Ochrana dat, bezpečnost a REST API

Brána Homebase primárně neposkytuje lokální konfigurační webové rozhraní pro běžné užívání – veškerá zaznamenaná telemetrická data jsou bezpečně šifrována a odesílána do cloudové infrastruktury, a následně přehledně prezentována ve webovém rozhraní (app.energomonitor.cz) a nativních mobilních aplikacích (dostupných pro systémy iOS a Android). Ochrana a integrita vašich energetických dat je naprostou prioritou.

• Vývojářské REST API je hostováno na bezpečném a chráněném endpointu api.energomonitor.com/v1.
• Přístup a stahování dat třetími stranami plně probíhá po autorizaci aplikačním klíčem a trvalým tokenem, který si každý uživatel generuje přímo v zabezpečeném prostředí webové aplikace.
• Systém nenarušuje chod a komunikaci ostatních průmyslových komunikačních rozhraní (Modbus TCP, Modbus RTU, RS-485) přítomných na síti; data výhradně bezdrátově sbírá na svých vyhrazených frekvencích, což z něj činí plně pasivní prvek ideální pro nasazení i do existující měřicí infrastruktury.

Detailní technické specifikace
