Monitoring fotovoltaiky: jak měřit výrobu a spotřebu z jednoho místa

Aplikace výrobce střídače vám řekne, kolik fotovoltaika vyrobila. Neřekne vám však, kolik z toho objekt skutečně využil a kolik odešlo do sítě jako přebytek. K tomu potřebujete měření výroby i spotřeby na jedné časové ose. V tomto článku ukážeme, jak na monitoring fotovoltaiky bez závislosti na značce střídače: ať máte Huawei, GoodWe, SolaX, Deye, Sofar Solar, Fronius, Victron, Sungrow, Growatt, SolarEdge nebo FoxESS.

Proč aplikace od výrobce střídače nestačí

Každý výrobce střídače má vlastní cloud a vlastní aplikaci. Huawei FusionSolar, GoodWe SEMS Portal, SolaX Cloud. Každá zobrazuje data v jiném formátu, s jiným zpožděním a s jinou frekvencí vzorkování. Majitel jedné domácí fotovoltaiky si s tím často vystačí.

Problém nastává ve chvíli, kdy máte objektů nebo provozoven více. Vlastník několika nemovitostí nebo firma s fotovoltaikou na více budovách otevírá denně pět různých aplikací a v každé hledá jiné číslo v jiném formátu. Porovnání výkonu mezi lokalitami je nemožné a výpadek střídače zjistíte opožděně, až když chybí vyráběná energie.

Měření přímo na vedení: na výrobci nezáleží

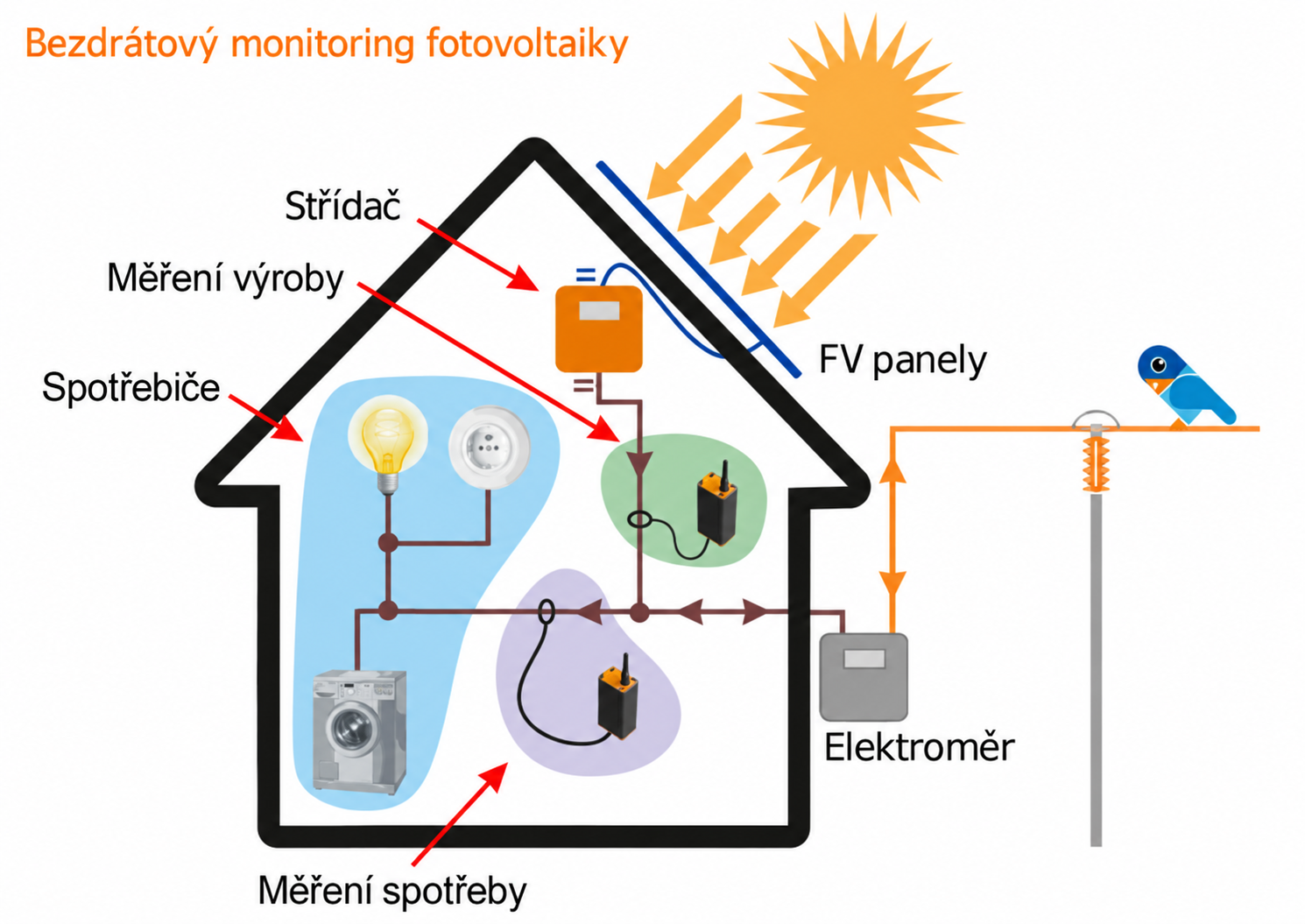

Energomonitor obchází problém nekompatibility zcela jednoduše: neměří v aplikaci výrobce, ale přímo na vedení. Za střídačem se na kabel nasadí CT proudový snímač (soudek) a měří každou kilowatthodinu, která projde. Stejný snímač se namontuje i na přívod ze sítě, takže vidíte obě strany:

• výrobu z fotovoltaiky, tedy kolik střídač skutečně dodává,
• spotřebu objektu, tedy kolik se v danou chvíli odebírá,
• odběr ze sítě, když výroba nestačí,
• přebytek do sítě, když vyrábí více, než objekt spotřebuje.

Protože měříte energii na kabelu, je úplně jedno, jakou značku má střídač. Princip funguje stejně pro Huawei, GoodWe, SolaX, Deye, Sofar Solar, Fronius, Victron, Sungrow, Growatt, SolarEdge i FoxESS. Pokud má výrobce vlastní aplikaci, může zůstat zapnutá: data se budou shodovat, jen je uvidíte na jednom místě.

Když měříte výrobu a spotřebu na vedení, přestává být důležité, zda máte na střeše střídač za 800 nebo za 3 000 eur. Všechny systémy se ve vašem přehledu zobrazují stejně.

Co z naměřených dat získáte: grafy, EUR i export

Změřit je první polovina. Druhá polovina je vidět data tak, abyste se podle nich mohli řídit. Aplikace Energomonitor zobrazuje výrobu i spotřebu na jedné časové ose a data aktualizuje každých 60 sekund.

• Přehledné grafy z naměřených dat. Průběh výroby a spotřeby vedle sebe, tepelná mapa od nejmenší po největší hodnotu, porovnání dne se dnem nebo týdne s týdnem. Na první pohled vidíte, zda spotřeba vznikla během slunečných hodin, nebo večer, kdy už fotovoltaika nevyrábí.
• Zobrazení v eurech. Po zadání ceny za MWh aplikace přepočítá všechny hodnoty na peníze. Majiteli nemovitostí i energetickému manažerovi je hned jasné, kolik stojí noční spotřeba a kolik vydělaly přebytky.
• Export naměřených dat. Kompletní data lze jedním kliknutím exportovat do Excelu. To se hodí při vykazování nákladů, energetickém managementu nebo při dokládání úspor investorovi.
• Automatické reporty na e-mail. Týdenní a měsíční přehled vám přijde sám, bez otevírání aplikace.
• Upozornění. Při poklesu nebo výpadku výroby dostanete hlášení. Není potřeba kontrolovat pět cloudů výrobců.

Kdo jednotný monitoring fotovoltaiky potřebuje nejvíce

Majitelé více nemovitostí

Chata, rodinný dům, rekreační objekt a pronájmy na AirBnB, každý s jinou fotovoltaikou od jiného instalatéra. Místo čtyř aplikací výrobců jeden přehled, kde jsou všechny instalace vedle sebe. Porovnáte výkon v kWh na kWp mezi lokalitami a zjistíte, která instalace má nižší výkon, než by měla.

Obchodní provozovny a firmy

Penzion, servis, velkosklad nebo provozní budova s fotovoltaikou od více výrobců. V jednom grafu vidíte výrobu vůči spotřebě v čase, čímž si ověříte, zda se investice vrátí, a máte také podklady pro energetický management či ISO 50001.

Instalatéři a správci FVE

Pokud spravujete fotovoltaiky pro klienty, jednotný přehled je vaším prodejním argumentem. Místo přihlašování do cloudů pěti výrobců všechny lokality na jedné obrazovce a export do Excelu pro doložení klientovi.

Jak probíhá instalace

Instalace nijak nezasahuje do vaší fotovoltaiky. Střídač, elektroměr i plomby zůstávají nedotčené:

1. Nasadíte CT snímače na kabely. V rozvaděči se na vstupní a výstupní vedení nasadí proudové snímače bez narušení obvodu. Měření výroby i spotřeby tak vznikne bez výměny elektroměru.
2. Připojíte vysílač. Snímače se napojí na vysílač Energomonitor, který data posílá bezdrátově do centrální jednotky Homebase.
3. Homebase se připojí k internetu. LAN kabelem nebo přes WiFi, data odcházejí do cloudu, kde je aplikace.
4. Otevřete aplikaci. Nové měření se objeví automaticky, první data uvidíte do 60 sekund.

Typická montáž pro jednu instalaci trvá do 15 minut. Pro třífázové zapojení a práci v rozvaděči doporučujeme kvalifikovaného elektrikáře, snímače se nasazují na kabely pod napětím.

Přebytky a vlastní spotřeba: čísla, která vás opravdu zajímají

Samotný denní součet výroby je zavádějící. Fotovoltaika vyrobí nejvíce v poledne, kdy je spotřeba objektu často nejnižší. O to více to platí u firem, které pracují ráno a večer, a u chat a pronajímaných nemovitostí, kde spotřeba začíná až po příjezdu hostů.

S jednotným monitoringem fotovoltaiky vidíte konkrétní čísla:

• kolik vyrobené energie se využilo přímo (nejlevnější elektřina, kterou můžete mít),
• kolik odešlo do sítě jako přebytek a v jakých hodinách se to opakuje,
• kolik elektřiny jste odebírali ze sítě, přestože fotovoltaika v tu chvíli vyráběla (ideální cíl pro přesun provozu spotřebičů).

Z těchto čísel se pak dá rozhodnout, zda se vyplatí přesunout ohřev vody na poledne, přidat bateriové úložiště, nebo jen změnit režim spotřebiče. Rozhodování podle opakovatelných dat, ne podle jednoho slunečného dne.
