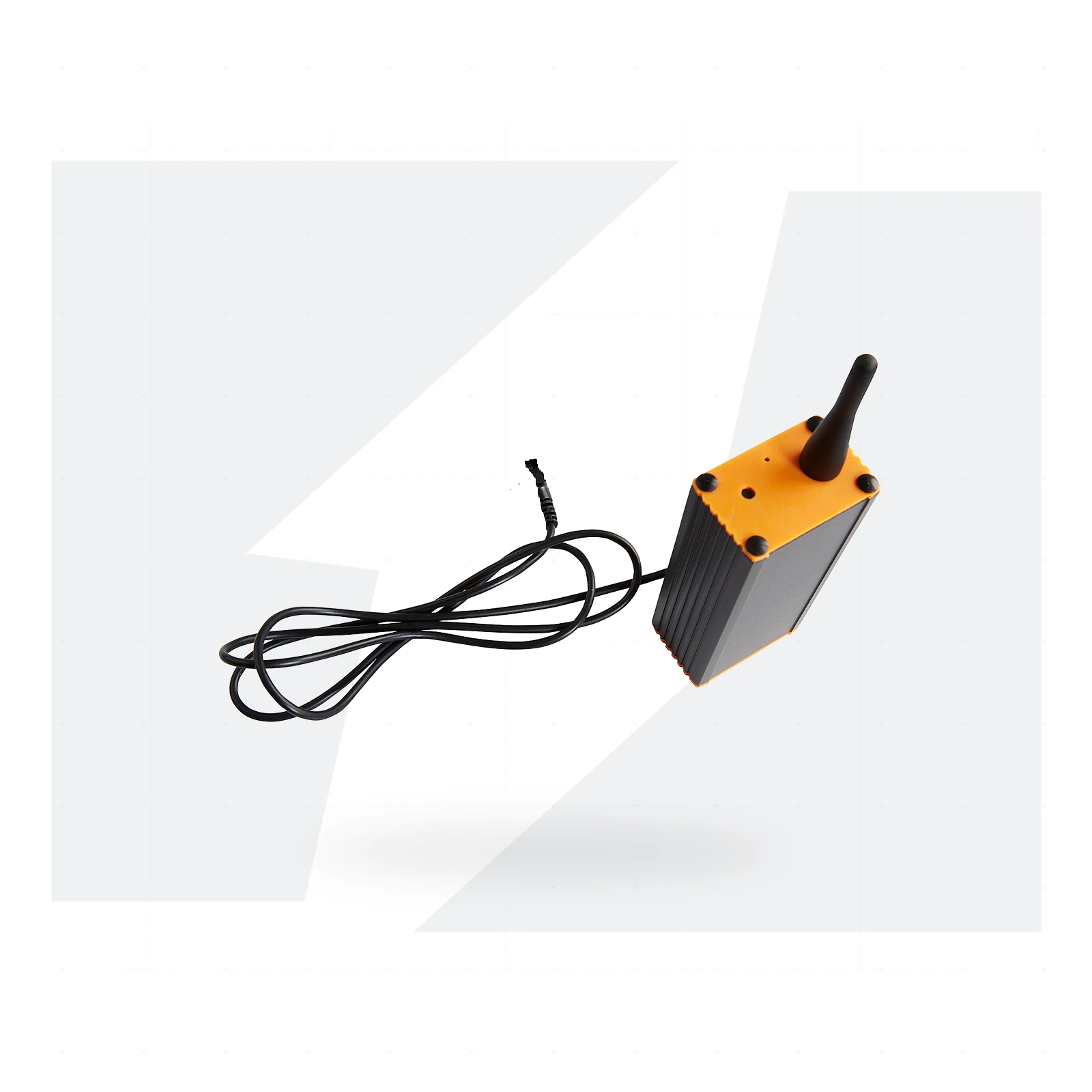

Co přesně je Rozšiřující sada UNIT Optosense S0?

Zatímco klasický wifi elektroměr nebo samostatný elektromer wifi na trhu slouží k přímému nebo nepřímému fyzickému měření toku elektrické energie, Rozšiřující sada UNIT Optosense S0 (produktové číslo 601564) představuje vysoce specializovaný modul zaměřený na digitalizaci a integraci stávajících měřidel. Není to samostatný silový prvek. Tento opticko-elektronický převodník umožňuje spolehlivé připojení k jakémukoliv zařízení vybavenému standardizovaným pulzním výstupem S0 (například dle specifikace normy DIN 43864). Může jít o obyčejný podružný trifazovy elektromer fyzicky nainstalovaný na din listu, ale rovněž o plynoměry a vodoměry osazené odpovídajícím pulzním výstupem.

Hlavním posláním tohoto senzoru je transformovat jakýkoliv „hloupý“ pulzní měřič na plnohodnotný Smart Meter (chytrý elektroměr) zapojený v ekosystému Energomonitor. Tímto způsobem provozovatelé firem či domácností získávají detailní monitorování spotřeby zcela bez nutnosti demontáže, revizí a náhrady stávajících spolehlivých elektroměrů za nová zařízení. Takovýto robustní ekosystém je nesrovnatelně spolehlivější a bezpečnější pro dlouhodobé sbírání dat než například neznačkový, generický wifi tuya modul importovaný bez lokální certifikace datového přenosu a podpory průmyslových integrací.

Jak modul funguje v praxi?

Základní princip komunikace sady UNIT Optosense S0 spočívá v přesném zaznamenávání a odesílání impulzů. Většina fakturačních a podružných elektroměrů indikuje spotřebu pomocí S0 výstupu, který na definované svorce (typicky + a -) mechanicky či elektronicky sepne smyčku pokaždé, když proteče přesně dané množství energie (často označováno jako konstanta měřidla, např. 1000 imp/kWh či 1 imp/Wh). Optosense S0 je s těmito svorkami bezpečně propojen.

Následně senzor v reálném čase počítá pulzy a v přesných intervalech tato data odesílá do centrální brány UNIT Homebase (například model EWG-6). K bezdrátovému přenosu nedochází přes snadno zarušitelné běžné domácí Wi-Fi sítě, nýbrž prostřednictvím proprietárního rádiového protokolu pracujícího na sub-GHz frekvenci 433 MHz. Tato frekvence zajišťuje vynikající průraznost materiály, což znamená bezproblémový dosah i skrze silné ocelové dveře hlavního průmyslového rozvaděče.

Specifické případy použití a návratnost investice (ROI)

Hledání úspor v rámci firemních nákladů OPEX je dnes prioritou každé organizace. Běžný komerční tuya trifazovy elektromer je navržen spíše pro smart home hobby účely a nenabídne Vám korporátní správu na úrovni celých budov. Instalace sady Optosense S0 však dokáže vyřešit monitoring desítek měřících bodů centrálně. Díky cloudové vizualizaci dovedete snadno detekovat takzvaný Standby žrout energie.

• Úspory díky přesnému energetickému účetnictví: Monitorování odběrů strojů v nečinnosti nebo osvětlení zapomenutých průmyslových hal. Měřitelná návratnost investice (ROI) do monitoringu se často dostaví za méně než 6 měsíců provozu.
• Integrace bez výpadku sítě: Pokud vlastníte starší certifikovaný tuya trifazovy podružný měřič, který je sice přesný, ale nelze ho propojit do moderního IT systému, přidáním modulu S0 získáte jeho data do grafů za zlomek ceny výměny celého stroje.
• Optimalizace pro Peak Shaving: Sada sice sama nevypíná fyzické spotřebiče, ale kontinuální 6sekundový polling spotřeby poskytuje klíčová data pro řídící algoritmy (Load Shifting a Peak Shaving). Lze tak předejít překročení limitů rezervované kapacity a penále od distributora elektrické energie.

Instalace a hluboká kompatibilita

Zapojení do existující infrastruktury je pro zkušeného technika záležitostí několika minut. Rozšiřující sada je vysoce flexibilní a napojí se na standardizované dvouvodičové svorkovnice. Nehraje tak roli, jakého výrobce měřidel preferujete. Jedinou podmínkou je bezpotenciálový S0 pulzní výstup (obvykle realizován tranzistorem s otevřeným kolektorem či relé kontaktem).

Pro fungování celku se neobejdete bez přijímací základny Energomonitor Homebase a aktivní licence uživatelského portálu. Z portálu máte následně svá data přístupná jak přes web, tak přes plnohodnotné REST API. To mimo jiné znamená, že pro pokročilé nástavby jako Home Assistant nepotřebujete žádný lokální, neznámý cloud, jak je tomu u čipů uvnitř každého obyčejného modulu typu tuya trifazovy elektromer.

Detailní technické specifikace

Níže předkládáme detailní přehled vlastností zařízení a technických parametrů pro vaši projektovou přípravu a integraci do rozvaděčů.
