inepro PRO36 – dělený proudový transformátor 250/400/600 A, výstup 5 A
1 236,00 Kč

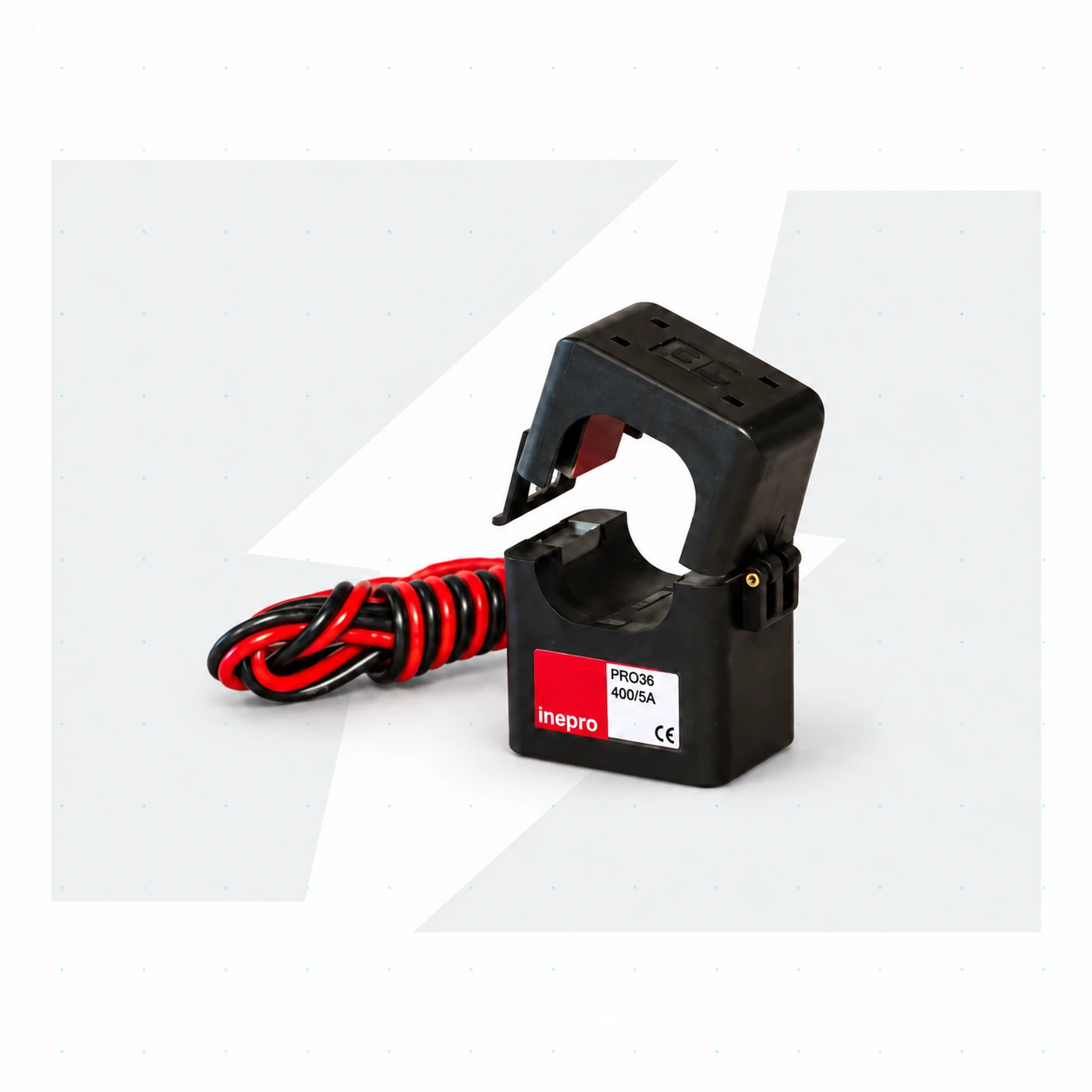

Otevíratelný proudový transformátor s otvorem 36 mm, výstupem 5 A a přívody o délce 1 m. Vyberte převod 250/5 A, 400/5 A nebo 600/5 A. Nabízené provedení není úředně ověřené; cena je za jeden kus. Uvedené ceny jsou bez DPH.
PRO36 převádí střídavý proud v měřeném vodiči na sekundární proud vhodný pro elektroměr se vstupem 5 A. Dělené jádro lze otevřít a uzavřít kolem vodiče, což usnadňuje doplnění měření do existujícího rozváděče. Nejde o samostatný elektroměr: pro zobrazení spotřeby a zpracování údajů potřebuje kompatibilní měřicí zařízení.
Měření bez rozpojení vodiče
Rozepínatelné jádro typu PRO CT umožňuje instalaci do existujících rozvaděčů, kde není možné demontovat sběrnice ani kabelové koncovky. Transformátor se otevře, nasadí na vodič a zacvakne. Pro trojfázové měření potřebuje zákazník tři kusy, po jednom na každou fázi (L1, L2, L3). Zapojení je jednoduché: červený vodič jde ke svorce k (S1), černý ke svorce l (S2). Na elektroměru SDM630MCT V2 se poté nastaví převodový poměr (například 400/5A) tak, aby přístroj zobrazoval reálné hodnoty.
Technické parametry
| Model | inepro PRO36 |
|---|---|
| Jmenovitý proud | 250 A, 400 A, 600 A |
| Převod | 250/5 A; 400/5 A; 600/5 A |
| Otvor | 36 mm |
| Výstup | 5 A |
| Délka kabelu | 1 m |
Výběr varianty PRO36
Transformátor se vybírá podle maximálního proudu ve vašem přívodním vodiči:
| Varianta | Převod | Typické použití |
|---|---|---|
| PRO36 250/5A | 250/5 | Méně zatížené rozvaděče, proudy do 250 A |
| PRO36 400/5A | 400/5 | Standard průmyslových rozvaděčů |
| PRO36 600/5A | 600/5 | Velké proudy do 600 A |
Pokud má vodič průměr větší než 36 mm nebo proud přesahuje 600 A, zvolte flexibilní Rogowského cívku ESCT-RC, která měří do 3000 A s otvorem až 150 mm.
Potřebujete kompletní sadu elektroměr + transformátory?
Navrhneme kombinaci SDM630MCT V2 + 3x PRO36 přesně podle proudu a průměru vodičů ve vašem rozvaděči.
Časté otázky
Je potřeba při montáži rozpojit vodič?
Montáž a zapojení měřicích zařízení v rozváděči patří kvalifikovanému elektrikáři. Před uvedením do provozu je třeba zkontrolovat vhodnost měřicího vstupu, zapojení a nastavení podle dokumentace. Otevíratelná konstrukce snímače neopravňuje k práci na živých částech. Rozměrové a provozní podmínky ověřte ještě před objednáním.
Kolik kusů potřebuji pro trojfázové měření?
Tři kusy stejné varianty, po jedné na každou fázi (L1, L2, L3). Na každém transformátoru se dodržuje orientace červený vodič k (S1), černý l (S2).
Jak se zvolí správná varianta?
Podle maximálního očekávaného proudu ve vodiči. Varianta by měla být zvolena tak, aby běžný proud byl v rozsahu 10 až 100 procent jmenovité hodnoty. Pro proudy nad 600 A nebo vodič silnější než 36 mm zvolte Rogowského cívku.
S jakým elektroměrem je transformátor kompatibilní?
S nepřímými elektroměry x/5A, v naší nabídce například Eastron SDM630MCT V2 MID. Převodový poměr se nastavuje na elektroměru.
Montáž a uvedení do provozu
Montáž a zapojení měřicích zařízení v rozváděči patří kvalifikovanému elektrikáři. Před uvedením do provozu je třeba zkontrolovat vhodnost měřicího vstupu, zapojení a nastavení podle dokumentace. Otevíratelná konstrukce snímače neopravňuje k práci na živých částech. Rozměrové a provozní podmínky ověřte ještě před objednáním.
Dokumenty ke stažení
| I (A) | 250 A, 400 A, 600 A |
|---|
