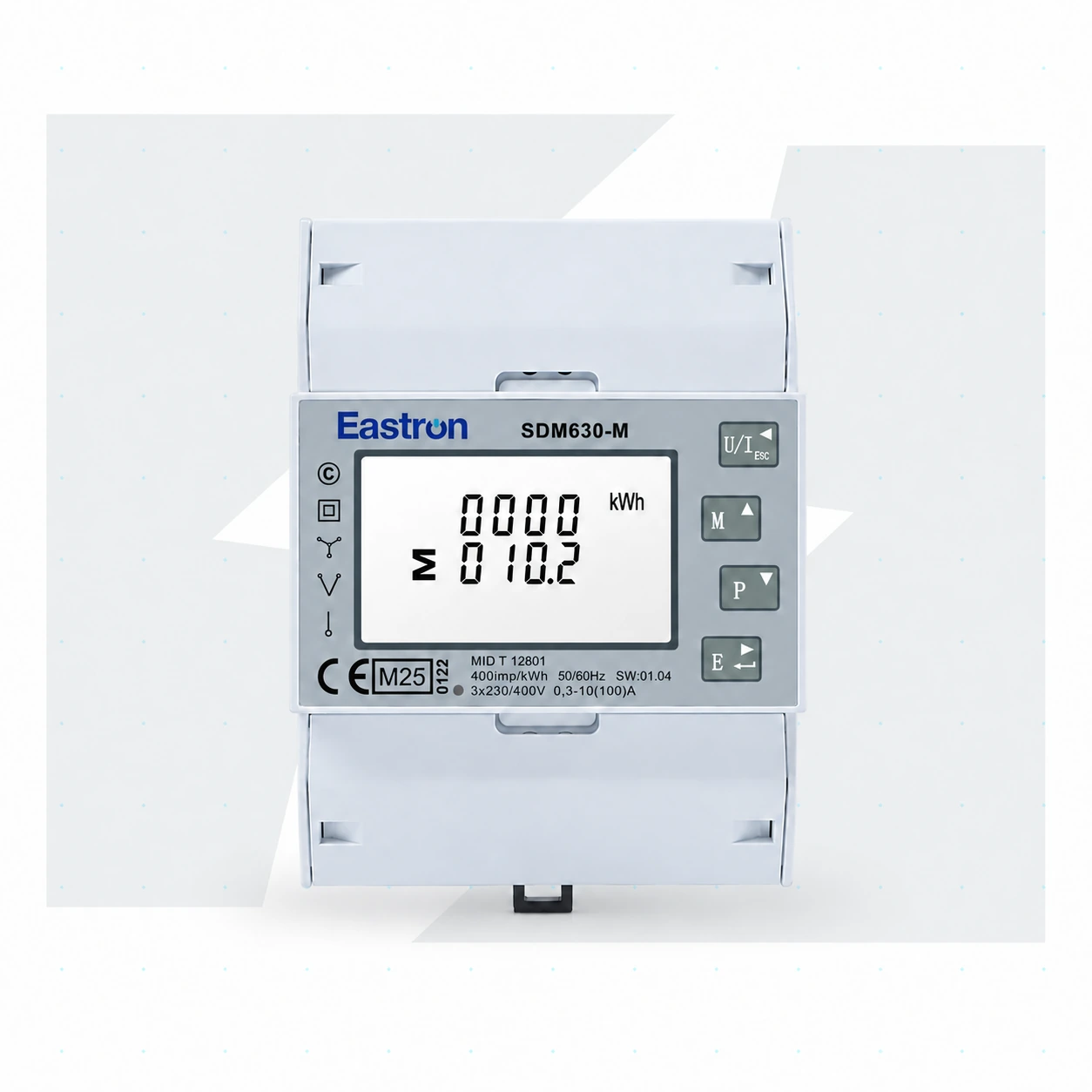

Eastron SDM630-M – třífázový elektroměr 100 A, Modbus, MID
2 880,00 Kč bez DPH / 3 542,40 Kč s DPH
Eastron SDM630-M je trojfázový inteligentní elektroměr na DIN lištu určený pro přímé měření do 100 A. Má úřední MID ověření pro fakturační měření, komunikuje přes RS485 Modbus RTU a disponuje dvěma impulzními výstupy S0. Měří činnou i jalovou energii ve všech kvadrantech, napětí, proud, účiník i THD. Ideální pro vlastní SCADA nebo Home Assistant integraci bez cloudu.
Eastron SDM630-M je třífázový, jednotarifní inteligentní elektroměr na DIN lištu určený pro přímé měření do 100 A. Měřicí přístroj měří činnou i jalovou energii ve všech kvadrantech (4Q), komunikuje přes RS485/Modbus RTU a disponuje dvěma impulzními výstupy S0. Je úředně ověřený podle MID (EN 50470-1, EN 50470-3), což mu umožňuje použít na jakékoli fakturační a podružné měření. Model SDM630-M nahrazuje ukončené provedení SDM630-ModBus V2/V3 a je s ním identický funkčně i parametry.
Přesné měření všech parametrů rozvaděče
Elektroměr je sebenapájený z měřicího vstupu, nepotřebuje žádný externí pomocný zdroj. Podsvícený LCD displej je dobře čitelný z různých úhlů a zobrazuje celkovou činnou i jalovou energii, činný výkon, celkovou zdánlivou energii a frekvenci sítě. Na sběrnici RS485 je navíc dostupné velké množství měřených parametrů: napětí fáze-nula i fáze-fáze, proud po fázích, harmonické zkreslení napětí a proudu (THD), účiník (PF), maximální odběry (MD) po proudu i výkonu, činný, jalový i zdánlivý výkon, importovaná i exportovaná energie v kWh a kVArh. Přístroj měří ve 4 kvadrantech, takže zachytí i dodávku elektřiny do sítě, například z fotovoltaiky.
Modbus RTU a dva impulzní výstupy S0
Komunikační rozhraní RS485 s protokolem Modbus RTU umožňuje připojení do SCADA, PLC, BMS systémů i Home Assistant. Podporované rychlosti jsou 2400, 4800, 9600, 19200 a 38400 Bd, paritu a počet stop bitů lze nastavit, Modbus adresa je v rozsahu 1 až 247. Souřadnice registrů jsou ve 32 bitovém IEEE 754 float formátu, což je standard pro většinu SCADA integrátorů. Dva nezávislé impulzní výstupy S0 (jeden pro činnou, druhý programovatelný pro činnou nebo jalovou energii) umožní souběžné připojení nezávislého záznamového systému, například rozbočovače impulzního signálu EPS1 / SRP-2D nebo bezdrátového čtení přes kabel S0 pro Optosense.
MID ověření a přesnost třídy 1
Elektroměr má úřední MID ověření pro fakturační měření a přesnost třídy 1. Garantovaný náběh měření je 16 W (reálně 8 až 10 W), což znamená, že i menší stacionární spotřebiče v pohotovostním režimu jsou zaznamenány. Měření je jednotarifní, vhodné pro podružné i sub-metering měření mezi nájemníky, oddělenými provozovnami či jednotlivými stroji ve výrobních halách.
Kdy si vybrat tento model
Přímé měření do 100 A
Bytové domy, malé provozovny, kanceláře a objekty s třífázovým přívodem, kde vodiče jdou přímo do svorek. Pro proudy nad 100 A zvolte nepřímé měření s transformátory.
Vlastní SCADA nebo PLC integrace
Modbus RTU je nativní protokol pro průmyslové řídicí systémy. Žádný cloud, žádné měsíční poplatky, data odcházejí přímo do vaší aplikace.
Fakturační měření s MID
MID ověření umožňuje použití elektroměru na meziorganizační vyúčtování, například mezi nájemníky v komerčních budovách.
Náhrada SDM630-ModBus V2/V3
Identický produkt, jednoduchá výměna při rozšíření rozvaděče nebo opravě starší instalace.
Technické parametry
| Parameter | Hodnota |
|---|---|
| Typ měření | Přímé do 100 A, 3p4w (třífázový) |
| Tarify | Jednotarifní, 4Q (odběr i dodávka) |
| Ověření | MID (EN 50470-1, EN 50470-3), fakturační měření |
| Třída přesnosti | 1 |
| Náběh měření | 16 W garantovaný, 8 až 10 W reálný |
| Montáž | DIN lišta, 4 moduly |
| Displej | Podsvícený LCD |
| Komunikace | RS485 / Modbus RTU, 2400 až 38400 Bd |
| Impulzní výstupy | 2x S0 (1x činná, 1x činná nebo jalová, programovatelný) |
| Měřená energie | Činná i jalová |
| Svorky | Vstupní nahoře, výstupní dole |
| Certifikace | MID, EMC EN 61326-1/2-3, LVD EN 61010-1/2-3 |
| Záruka | 24 měsíců |
Zapojení a instalace
Vstupní svorky jsou na horní straně, výstupní na spodní. Připojovací vodiče L1, L2, L3 a N se připojují přímo do svorek, měřicí přístroj je sebenapájený a nepotřebuje pomocné napájení. Pro sběrnici RS485 používejte kroucenou stíněnou dvojlinku s ukončením 120 ohm na konci řady, maximální délka sběrnice je 1200 metrů až 32 uzlů. Detailní postup zapojení najdete v návodu na instalaci a kalibraci měřicích prvků.
Plánujete měření větší provozovny nebo SCADA integraci?
Poradíme s výběrem modelu, nastavením Modbus registrů i kombinací s měřicími transformátory pro vyšší proudy.
Časté otázky
Je elektroměr SDM630-M vhodný pro fakturační měření?
Ano. Má úřední MID ověření (EN 50470-1 a EN 50470-3) a přesnost třídy 1, což mu umožňuje měření pro fakturaci a podružné meziorganizační vyúčtování.
Dá se elektroměr připojit ke střídači SolaX?
Firmware SDM630-M nepodporuje přímou vzájemnou komunikaci se střídači SolaX. Elektroměr funguje, ale bez rozšířených funkcí. Pro tuto funkci vyberte model s firmware SolaX.
Jak se měří data do SCADA nebo Home Assistant?
Přes sběrnici RS485 a protokol Modbus RTU. Hodnoty jsou ve 32 bitovém IEEE 754 formátu, adresa se nastaví v rozsahu 1 až 247, podporované jsou rychlosti 2400 až 38400 Bd.
Jaký je rozdíl mezi SDM630-M a SDM630MCT?
SDM630-M měří přímo do 100 A, SDM630MCT je nepřímé provedení x/5A s měřicími transformátory. Modbus registry a S0 výstupy jsou stejné, takže rozvaděče se dají kombinovat.
Montáž a uvedení do provozu
Montáž a zapojení měřicích zařízení v rozváděči patří kvalifikovanému elektrikáři. Před uvedením do provozu je třeba zkontrolovat vhodnost měřicího vstupu, zapojení a nastavení podle dokumentace. Otevíratelná konstrukce snímače neopravňuje k práci na živých částech. Rozměrové a provozní podmínky ověřte ještě před objednáním.
