Eastron ESCT-RC – Rogowského cievka 500/1000/3000 A, 85 mV/kA
Price range: 43.20 € through 52.32 €
Flexibilná Rogowskiho cievka Eastron ESCT-RC na meranie striedavého prúdu bez rozpojenia vodiča. Výstup 85 mV/kA sa pripojí priamo do elektromeru SDM630MCT-RC. Trieda presnosti 0,5, krytie IP65, kábel 2 m. K dispozícii v troch variantoch: 500 A (50 mm), 1000 A (100 mm) a 3000 A (150 mm).
Rogowského cievka ESCT-RC slúži na snímanie striedavého prúdu a spolupracuje s meracím zariadením určeným pre jej výstupný signál. Flexibilná slučka sa uzavrie okolo jednotlivého meraného vodiča alebo prípojnice. Výber rôznych veľkostí pomáha prispôsobiť meranie prúdu aj priestoru v rozvádzači bez použitia veľkého pevného jadra.
Presné meranie v ľubovoľnom rozvádzači
Cievka má triedu presnosti 0,5 s lineárnosťou 0,5 percenta a fázovým uhlom do 1 stupňa. Typická presnosť je dosahovaná v rozsahu od 5 percent (nad 20 A) do 120 percent jmenovitého rozsahu pri 25 stupňoch C. Pretože nemá saturáciu jadra, nepoškodí ju ani výrazné prekročenie rozsahu a nebezpečné napätie pri otvorenom sekundárnom obvode nevzniká. Frekvenčné pásmo 1 Hz až 1 MHz zabezpečuje dobrú lineárnosť aj pri harmonických frekvenciách.
Technické parametre
| Model | Eastron ESCT-RC |
|---|---|
| Menovitý prúd | 500 A, 1000 A, 3000 A |
| Výstup | 85 mV/kA |
| Dĺžka kábla | 2 m |
| ESCT-RC60 / 500 A | 50 mm |
| ESCT-RC100 / 1000 A | 100 mm |
| ESCT-RC150 / 3000 A | 150 mm |
Tri varianty s odlišným prúdom a otvorom

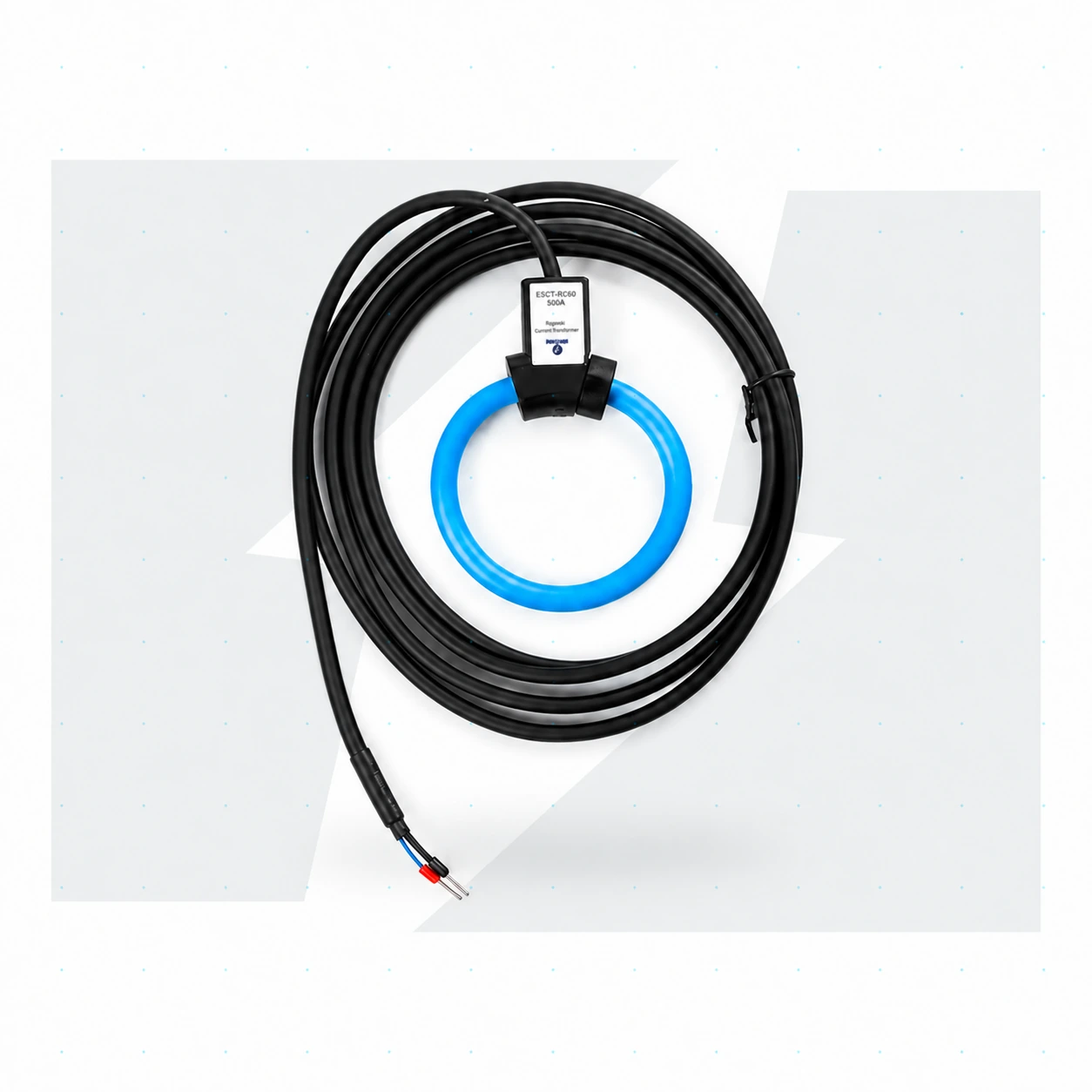

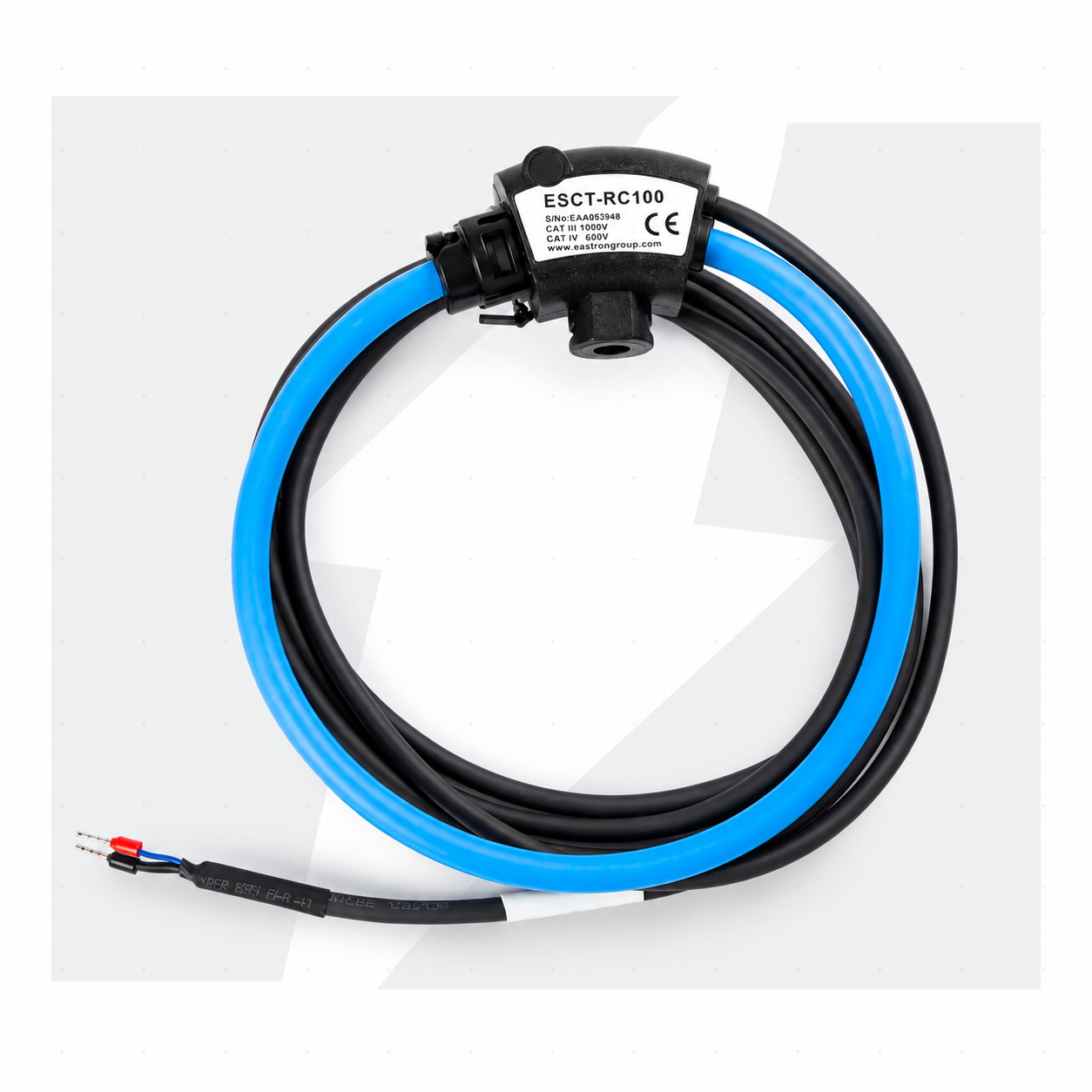

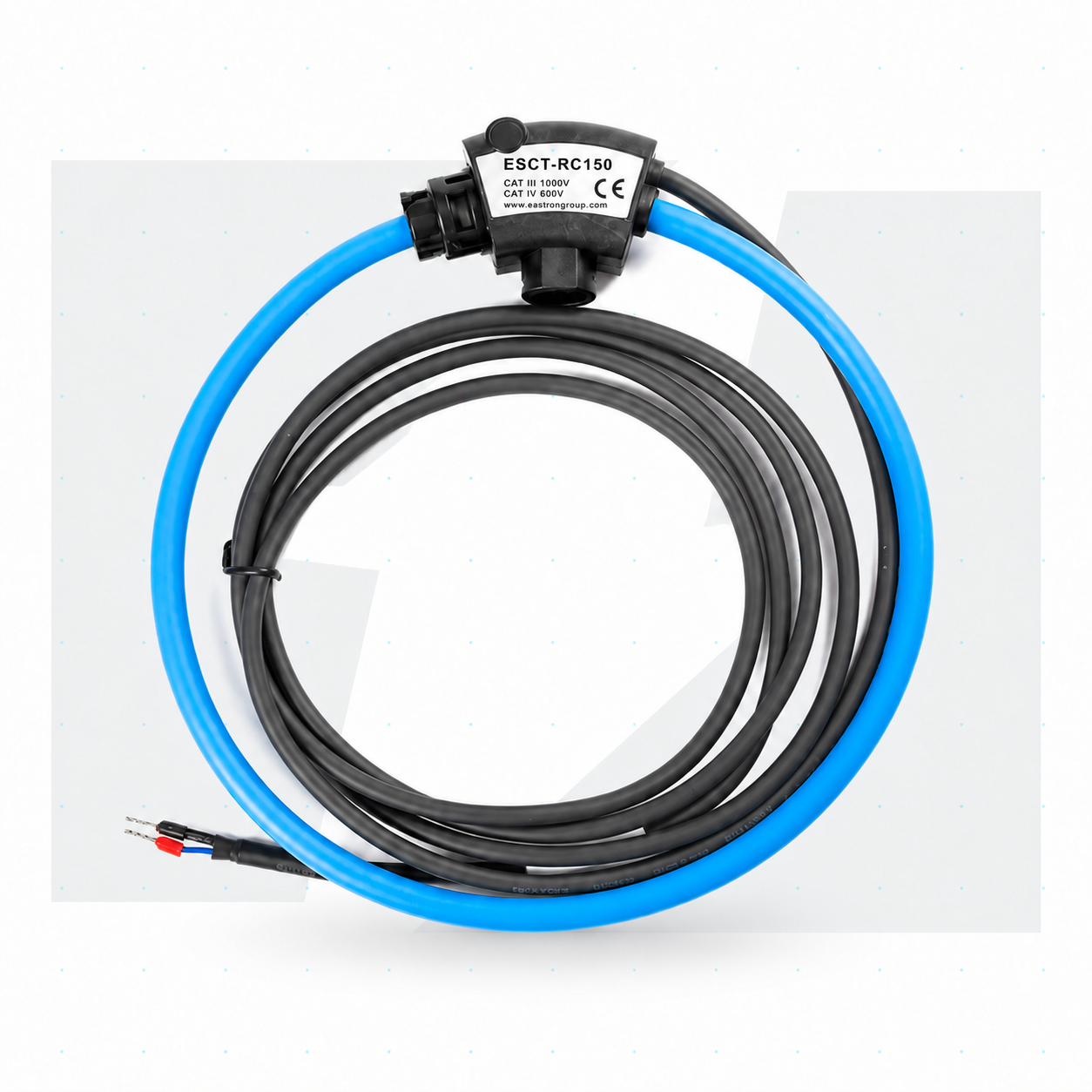

ESCT-RC60 má menovitý rozsah 500 A a minimálny vnútorný rozmer uzavretej slučky 50 mm. ESCT-RC100 je určená pre 1000 A s otvorom 100 mm, ESCT-RC150 pre 3000 A s otvorom 150 mm. Číslo v názve RC60 teda neznamená automaticky kruhový otvor 60 mm. Pri výbere skontrolujte rozmer vodiča, potrebný voľný priestor a podmienky vedenia kábla; samotný údaj o prúde nestačí.
Potrebujete tri kusy na trojfázové meranie alebo iný rozsah?
Navrhneme variantu cievky podľa prúdu a priemeru vodičov vo vašom rozvádzači.
Časté otázky
S akým elektromerom je cievka kompatibilná?
Cievky ESCT-RC sú určené pre nepriamy elektromer SDM630MCT-RC s vstupom 85 mV/kA a nastaviteľným prevodom. Ďalšie elektromery s vstupom 85 mV/kA sú tiež kompatibilné.
Je potrebné pri montáži rozpojiť vodič?
Montáž a zapojenie meracích zariadení v rozvádzači patria kvalifikovanému elektrikárovi. Pred uvedením do prevádzky treba skontrolovať vhodnosť meracieho vstupu, zapojenie a nastavenia podľa dokumentácie. Otvárateľná konštrukcia snímača nie je povolením pracovať na živých častiach. Rozmerové a prevádzkové podmienky overte ešte pred objednaním.
Aký je rozdiel medzi variantami RC60, RC100 a RC150?
Lišia sa maximálnym prúdom a veľkosťou otvoru. RC60 meria do 500 A (50 mm), RC100 do 1000 A (100 mm) a RC150 do 3000 A (150 mm).
Koľko kusov potrebujem na trojfázové meranie?
Tri kusy, po jednej na každú fázu (L1, L2, L3). Smer prúdu je označený šípkou, dodržiava sa orientácia od zdroja k spotrebiču.
Montáž a uvedenie do prevádzky
Montáž a zapojenie meracích zariadení v rozvádzači patria kvalifikovanému elektrikárovi. Pred uvedením do prevádzky treba skontrolovať vhodnosť meracieho vstupu, zapojenie a nastavenia podľa dokumentácie. Otvárateľná konštrukcia snímača nie je povolením pracovať na živých častiach. Rozmerové a prevádzkové podmienky overte ešte pred objednaním.
Dokumenty na stiahnutie
| I (A) | 500 A, 1000 A, 3000 A |
|---|
