PV komunikátor pre meniče GoodWe | EnergyMonitor
498.15 € bez DPH / 612.72 € s DPH

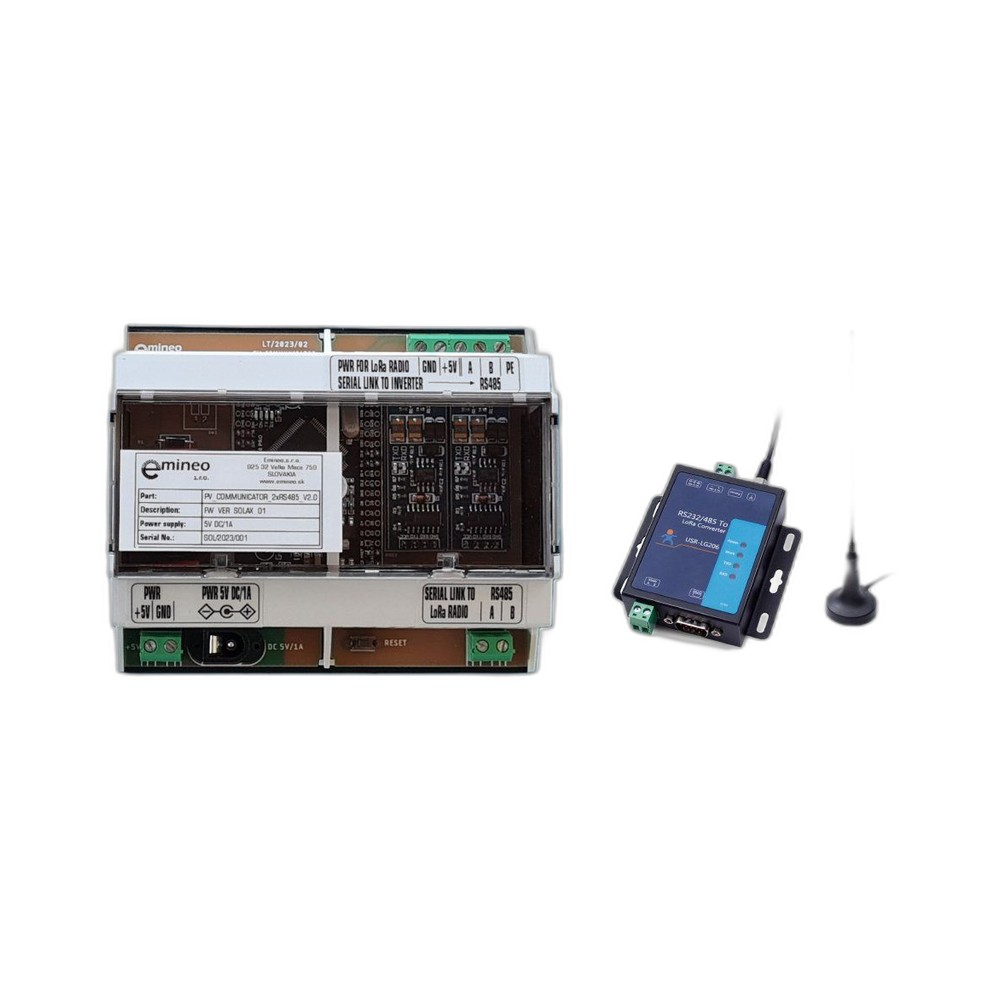

PV komunikátor pre meniče GoodWe bezdrôtovo prepája inteligentný elektromer a fotovoltický striedač cez rozhranie určené pre daný typ meniča. Eliminuje potrebu káblových trás, čím šetrí čas a náklady pri inštalácii FV systému. Zvyšuje spoľahlivosť rádiového prepojenia a je optimalizovaný pre meniče GoodWe s rozhraním RS-485. Set obsahuje PV_Communicator, dva LoRa 868MHz RF moduly a dve antény.
Čo presne je monitoring fve? | Ako funguje bezdrôtové prepojenie? | Návratnosť investície (ROI) | Špecifické využitie | Inštalácia a kompatibilita | Technické špecifikácie
Čo presne je monitoring fve?
Tento PV komunikátor GoodWe FW SET slúži ako profesionálny monitoring fve. Ide o špičkový bezdrôtový komunikačný set určený na spoľahlivé prepojenie Smart Metra, ktorý sa zvyčajne nachádza v elektromerovom rozvádzači, so striedačom fotovoltickej elektrárne v technickej miestnosti. Tento set stavia na technológii LoRa (pásmo 868 MHz) a plne nahradzuje komplikované káblové trasy, ako sú FTP káble. Komunikačný set sa opiera o výkonné rádiové moduly Jinan USR IOT Technology (typ USR-LG206-H a vysielač typu P), ktoré garantujú maximálnu stabilitu aj pri veľkých vzdialenostiach.
- Zariadenie funguje v režime Point-to-Point (transparent transmission).
- Nahradzuje štandardnú zbernicu RS-485.
- Obsahuje dva moduly: jeden pre Smart Meter a jeden pre striedač.
- Dosahuje vysielací výkon až do 20 dBm (100 mW).
Ako funguje bezdrôtové prepojenie?
Pri inštaláciách často nastáva problém, kde je vzdialenosť medzi elektromerom (či už ide o elektromer fazovy alebo trojfázový) a samotným striedačom príliš veľká, alebo komunikácii prekážajú stavebné prekážky. Vtedy prichádza na rad toto riešenie. Zariadenia komunikujú pomocou protokolu, kde sa nahrádza nutnosť použitia kábla cez hardvérové šifrovanie v sieti LoRa. Parametre zbernice zostávajú zachované: 9600 Baud, 8 dátových bitov, 1 stop bit, bez parity, half-duplex. Systém je vopred spárovaný, čo znamená, že komunikuje na uzatvorenom kanáli, pričom neovplyvňuje iné siete.
Návratnosť investície a úspora nákladov (ROI)
Tradičné riešenie s fyzickým RS-485 káblom, prípadne modbus extension modulmi a dlhými krútenými dvojlinkami je na materiál pomerne lacné. Extrémne nákladná je však ľudská práca, výkopy na pozemku, vŕtanie a iné stavebné zásahy. Inštaláciou tohto bezdrôtového PV komunikátora dochádza k dramatickej úspore montážnych hodín. Ochrana proti pretokom do siete (zero-export) je plne funkčná rovnako, ako pri pripojení cez kábel. Investícia do bezdrôtového modulu sa tak vracia okamžite v ušetrenom čase, pričom systém podporuje bezproblémové udržanie hodnoty power supply aj v prípade nutnosti zaistenia supply backup režimov.
Špecifické prípady využitia pre fotovoltiku
Tento konkrétny model je prispôsobený priamo pre meniče GoodWe (rad ET/ET Plus). Jeho softvér a FW je napísaný presne pre špecifické časovanie odpovedí Modbus RTU u tejto značky. Ak sa vaša fotovoltická elektráreň riadi týmto striedačom, tento set je absolútnou nevyhnutnosťou pre inštalácie bez výkopov. Použitie sa hodí všade tam, kde fyzické obmedzenia bránia ťahaniu kábla, napríklad ak má objekt veľmi košatý fazovy tree v záhrade brániaci výkopom, alebo má zložité elektromer fazovy tree rozloženie prípojok a exteriérové prvky.
Inštalácia a hlboká kompatibilita
Pri inštalácii setu sa odporúča ponechať moduly dostatočne vysoko pre maximálny dosah (až do 3500 m pri priamej viditeľnosti).
Dbajte na správne zapojenie Modbus RTU (RS-485) svoriek medzi Smart Metrom a vysielačom. Prehodenie A/B pólov znemožní komunikáciu!
Tento set je optimalizovaný výhradne pre striedače GoodWe. Pokiaľ striedač potrebuje informácie z meniča pre batériové úložisko, PV komunikátor spoľahlivo spracuje údaje pre Smart Meter (napríklad CHINT DTSU666). Po dohode s výrobcom je možné FW prispôsobiť aj na iné striedače využívajúce komunikačné rozhranie RS-485, pričom je vyžadovaná dokumentácia.
Detailné technické špecifikácie
| Technológia bezdrôtového prenosu | LoRa (pásmo 868 MHz) |
|---|---|
| Základný hardvérový modul | USR-LG206-H (vysielač P) |
| Komunikačné rozhranie striedača/metra | RS-485 (Modbus RTU) |
| Predvolené parametre zbernice | 9600 Baud, 8 dátových bitov, 1 stop bit, bez parity |
| Režim zbernice | Half-duplex (polovičný duplex) |
| Vysielací výkon | Do 20 dBm (100 mW) |
| Citlivosť prijímača | -138,5 dBm |
| Maximálny dosah signálu | 3500 metrov (Line-of-sight / priama viditeľnosť) |
| Kompatibilita striedačov | Optimalizované pre GoodWe ET/ET Plus |
Časté otázky
Na akú vzdialenosť PV komunikátor dosiahne?
PV komunikátor dokáže spoľahlivo bezdrôtovo preniesť signál až do vzdialenosti 3500 metrov pri priamej viditeľnosti (line-of-sight).
Je tento set kompatibilný so všetkými meničmi?
Tento konkrétny model (GoodWe FW SET) je špeciálne optimalizovaný pre striedače GoodWe s rozhraním RS-485, ale hardvér je po úprave FW prispôsobiteľný aj pre iné meniče.
V akom frekvenčnom pásme komunikátor pracuje?
Set komunikuje pomocou technológie LoRa vo frekvenčnom pásme 868 MHz, vďaka čomu poskytuje vysokú penetráciu a dosah signálu.
